| Typ: | Verteilungs-Meßkasten | Form: | Gesamt- verpackte Art |
|---|---|---|---|
| Betriebsspannung: | Hochspannung | Shell-Schutzgrad: | IP67 |
| Nennstrom: | 1250A | Hüllenmaterial: | Aluminium-überzogene Zinkplatte |
| Markieren: | Hochspannungsgas Isolierschaltanlage,elektrische Hochspannungsschaltanlage |
||

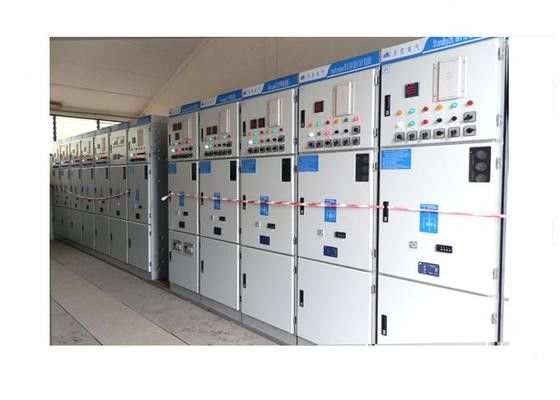

Hochspannungsschaltanlage/33kV 1250A GIS SF6 Gas isolierte Schaltanlage
Überblick:
Lnsulatlon gas der Reihe XGN49 Innenist metaI-gekleidete Schaltanlage für Kraftwerk, Nebenstelle, kombinierte Nebenstelle und elektrisches Stromnetz passend, das Dreiphaseninnen-einzelner Hauptleitungsträger Wechselstroms und Einteilung des einzelnen Hauptleitungsträgers mit 50Hz, die Nennspannung 35kV ist, verwendet, um elektrischen Strom zu steuern, anzunehmen und zu verteilen.
Schnelle Parameter:
| Nennspannung | 40.5kV |
| Bewertete Frequenz | 50,60Hz |
| Nennstrom | 1250A |
| Bewerteter Kurzschlussabschaltstrom | 25, 31,5, 40kA |
| Bewerteter Herstellungsstrom | 50, 63, 80kA |
| Netzfrequenz-Widerstandsspannung der Minute I | 95kV (Phase zur Phase, Phase zur Erde) |
| 118kV (betwwen, clearnace lokalisierend) | |
| Bewertete Blitzantriebwiderstandsspannung | 185kV (Phase zur Phase, Phase zur Erde) |
| 215kV (betwwen, clearnace lokalisierend) | |
| Grad Schutz | IP67 (Fach voll mit Gas) IP4X (LV-Fach) |
Service-Umgebungsbedingung:
Lufttemperatur: Maximal: +40, Minute: -25 (Durchschnitt ist nicht mehr als 35 in 24 Stunden)
Höhe über Meeresspiegel: <>
Luftfeuchtigkeit: Die durchschnittliche relative Luftfeuchtigkeit, die in 24 Stunden gemessen wird, ist nicht mehr, als 95%, die durchschnittliche relative Luftfeuchtigkeit pro Monat nicht mehr ist, als 90%, der durchschnittliche Wasserdampfdruck, der in 24 Stunden gemessen wird, nicht mehr ist, als 2.2kPa, durchschnittlicher Wasserdampfdruck pro Monat nicht mehr kPa als 1,8 ist.
Ohne häufige schwere Erschütterung
Die Strecke der elektromagnetischen Störung der Induktion des Sekundärsystems ist nicht mehr als 1.6kV
Die Bedingungen, die von oben genanntem ausgeschlossen werden, benötigen die Verhandlung mit dem Hersteller.
Einrichtungsmitteilung:
Stellen Sie bitte diese folgenden Materialien zur Verfügung, bei der Einrichtung:
Zahl A. Scheme der bedeutenden Schleife und des einzelnen Drahtsystemdiagramms, Pareto-Diagramm;
Bauschaltplan B. Lay-out der Sekundär- Schleife, Terminal-Pareto-Diagramm;
C. Type, Spezifikation, Quantität elektrische Komponenten innerhalb der Schaltanlage;
D. Wenn ohne irgendein Ersuchen um das Material und die Spezifikation des Hauptleitungsträgers von den Kunden, sie mit manufacturer'requirement aufkommen;
E. Wenn die Schaltanlage in den Sonderumweltbedingungen benutzt wird, sollte sie bei der Einrichtung markiert werden;
F. Wenn ohne irgendeinen Antrag, ist die Schaltanlagenfarbe bis zu den manufacturer'standards;
G., gespeicherte Energie, Steuerung, Spannung der Signalstromversorgung des Hilfsstromkreises;
H., Verwendung jeder Seite von GIS;
I. Vielzahl und Quantität Ersatzteile und Zusatzbedarf.
