Produktdetails:
Zahlung und Versand AGB:
|
Höhe: | bis 3000m | Nennspannung: | 40,5 |
---|---|---|---|
Nennstrom: | 630A | Nennstrom der Sicherung: | 50A |
Markieren: | Gas Isolierschaltanlage,elektrische Hochspannungsschaltanlage |

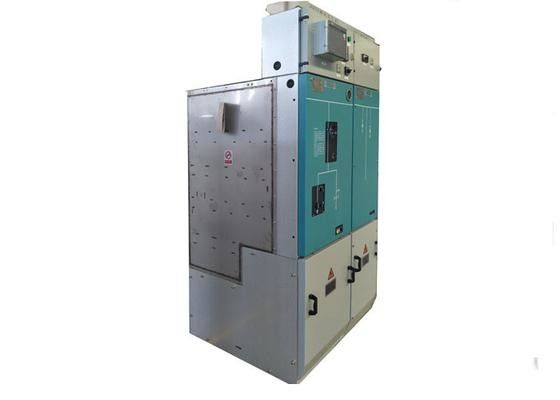

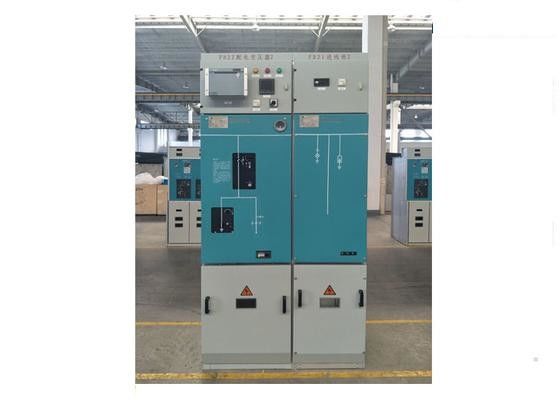

das isolierte Schaltanlagen-Gas 40.5Kv Sf6 RMU kombinierte Apparat mit 3units
Technische Eigenschaft:
a. Ausgerüstet mit Lastsschalter, zusammengesetztem Apparat des Lastsschalters +fuse und Leistungsschalterfunktionseinheit, ist seine Funktion sehr komplett.
b. Sie hat mehrfunktionales allgemeines kastenähnliches und externe Hauptleitungsträgererweiterungsart für Wahl, kann sie flexible Kombination des mehrfachen Entwurfs verwirklichen.
c., ist Bändchen, geringes Gewicht, minimales Volumen für einzelnes eins 500*1000*1750 (Millimeter). Es ist für Transport bequem, trägt und Installation.
d. Es ist für den Platz, der hohe Nachfrage auf Raum hat, wie Windgeneratorturm passend.
e., kann die einfache Operation, die unter Verwendung, bequeme Wartung, die Schaltanlage sicher ist, für 30 Jahre ohne Wartung instandhalten.
f. Die Schaltanlage ist entworfen, um ohne herausgestelltes Liveteil omniseal zu sein und kann in die schwere Umwelt für eine lange Zeit laufen.
Parameter:
Name | Einheit | Parameter | |
Nennspannung | KV | 40,5 | 24 |
Nennstrom | A | 630 1250 2000 2500 | |
Bewertete Frequenz | Hz | 50/60 | |
Nennleistungs-Frequenz-Widerstands-Spannung (1min) | V | 95 | 65 |
Bewertete Blitz-Antrieb-Widerstands-Spannung | V | 185 | 125 |
Bewerteter Kurzschluss-Abschaltstrom | Ka | 20 25 31,5 | |
Bewerteter Kurzschluss, der Strom macht | Ka | 50 63 80 | |
Bewerteter kurzzeitiger Widerstands-Strom | Ka | 20 25 31,5 | |
Bewerteter Stossstrom | Ka | 50 63 80 | |
Bewertete Dauer des Kurzschlusses | s | 4 | |
Einschließungs-Schutz-Klasse (Enclosure-/HVkabinett voll mit Gas) | IP67/IP4X | ||
Hauptstromkreis-Widerstand jeder Phase | μΩ | ≤250 | |
Bewerteter Betriebsdruck des Gas-SF6 (Manometerdruck für 20℃) | Mpa | 0,05 | |
SF6 Mindestbetriebsdruck (Manometerdruck für 20℃) | Mpa | 0,02 | |
Jährliche Gas-Leckrate des Gas-SF6 | % | ≤1 | |
Bewertete Hilfsstromkreis-Betriebsspannung | V | DC110/220 | |
Einschließungs-Maß (Width*Depth*Height) | Millimeter | (600~1200) *1400*2500 |
