| Nennstrom: | 630 A | Bewertete kurze Zeit-kontinuierliche Zeit: | 4 S |
|---|---|---|---|
| Nennspannung: | 36,38,40.5 | Schutzgrad der GIS-Einschließung: | IP67 |
| Markieren: | Gas Isolierschaltanlage,elektrische Hochspannungsschaltanlage |
||

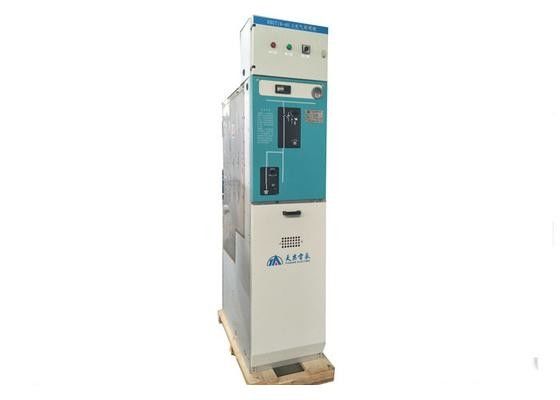

RMU-Schaltanlage, Hochspannungsschaltanlage Sf6 mit 33Kv/36Kv/40.5Kv
Allgemein:
Die GIS ist für Kraftwerk, Nebenstelle, kombinierte Nebenstelle und elektrisches Stromnetz passend, das Dreiphaseninnen-einzelner Hauptleitungsträger Wechselstroms und Einteilung des einzelnen Hauptleitungsträgers mit 50Hz, die Nennspannung 35kV ist, verwendet, um elektrischen Strom zu steuern, anzunehmen und zu verteilen.
Funktionelle Konstruktion:
Zuverlässig: Jedes Fach wird einzeln überwacht u. sein eigenes Sicherheitsventil hat.
Sicherheit: Die Primärseitenkomponenten werden hermetisch eingeschlossen, Gas gefülltes Fach und folglich unempfindlich: zur Atmosphäre Schmutz &dust.
Raumersparnis: Kleinerer Fuß druckt alle Operationen auf der Schaltanlagenfront.
Wirtschaftlich leistungsfähig: Anforderung des verringerten Raumes u. der Fläche. Langes Nutzungsdauer wartungsfreies Gasfach.
Parameter:
| Nein. | Einzelteil | Einheit | Parameter | |
| 1 | Nennspannung | KV | 33/36/40.5 | |
| 2 | Haupthauptleitungsträgernennstrom | A | 400/630 | |
| 3 | Nennstrom | A | 630A | |
| 4 | Bewertete Frequenz | Hz | 50 | |
| 5 | Bewerteter kurzzeitiger Widerstandsstrom | KA | 20,25 | |
| 6 | Bewertete kontinuierliche Zeit der kurzen Zeit | S | 2 | |
| 7 | Bewerteter Stossstrom | KA | 50,63 | |
| 8 | Bewerteter Kurzschluss, der Strom macht | KA | 50,63 | |
| 9 | Bewerteter aktiver Lastsabschaltstrom | A | 630 | |
| 10 | Bewerteter Abschaltstrom der Endlosschleife | A | 630 | |
| 11 | Bewerteter Kabel-Aufladungsabschaltstrom | A | 10 | |
| 12 | Der Erdungsschalter veranschlagt kurzzeitiger Widerstandstrom |
KA | 20 | |
| 13 | Schalter erden veranschlagt Kurzschlussdauer |
S | 4 | |
| 14 | Schalter erden veranschlagt Stossstrom |
KA | 50 | |
| 15 | Energie 1min Frequenzwiderstand Spannung |
KV | Phase, zum des Phase-zubodens in Phasen einzuteilen: 42; Trennstrecke: 48 |
|
| Blitzantrieb Widerstandsspannung (Höchstwert) |
KV | (Phase, zum des Phase-zubodens in Phasen einzuteilen) 75; (Phase, zum des Phase-zubodens in Phasen einzuteilen) 85 |
||
| 16 | bedeutender Schleifenwiderstand | ≤400 | ||
| 17 | mechanische Lebensdauer | Lastsschalter | Zeit | 5000 |
| Erdungsschalter | Zeit | 2000 | ||
| 18 | Hilfsschleife 1min Energie Frequenzwiderstandsspannung |
KV | 2 | |
| 19 | Bewerteter SF6 Gasdruck (20ºC Manometerdruck) |
Mpa | 0,04 | |
| 20 | Leckrate Jahrbuch des Gases SF6 | <> | ||
| 21 | Schutzgrad der Gas Isoliereinschließung | IP67 | ||
