Nennstrom: | 630A/ 1250A/2000A | Höhe: | weniger als 1000m |
---|---|---|---|
Nennspannung: | 35kv | Schutzart: | IP4X |
Verpackung: | Karton mit Blase | ||
Markieren: | Gas Isolierschaltanlage,elektrische Hochspannungsschaltanlage |

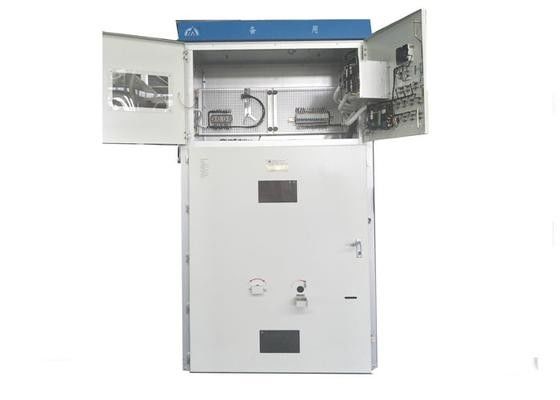

Rüstungs-Art Wechselstrom-Metall - beiliegende Schaltanlage/Netzverteilungs-Ausrüstung
Überblick:
Schaltanlage KYN61-40.5 ist Dreiphasen-Wechselstrom 50 Hz, Nennspannung von 40,5 KV Innennetzverteilungs-Ausrüstung. Als Kraftwerke hat Nebenstellen und industrielles distruction nur der elektrischen Energie und eine Stromkreisdurchführung der Steuerung, des Schutzes und der Kontrollfunktion.
Eigenschaften:
Die Schaltanlage, die Standards GB3906 und IEC62271-200 und Entwurf übereinstimmt, und kann von den Komponenten der Einheit des Kabinetts als Ganzes entfernt werden (Laufkatze). Kabinettstruktur werden von Aluminium niedergelegter zine Platte gemacht, oder das galvanisierte Blatt, das mit Verbindung, unterschiedlichem Leistungsschalterschaltanlage roon, Busraum, Kabelraum und Instrumentraum, alle Metallkomponenten zusammengebaut wird, werden, jedes Fach des Hauptstromkreissystems haben unterschiedlichen Druckfreigabekanal im Kabelfach kann eingestellt werden 200*200mm kupferne GrundBars geerdet.
Betriebsbedingung:
a. Umgebungstemperatur: -15°C~+40°C.
b. Höhe: ≤1000m.
c. Relative Luftfeuchtigkeit: Tägliches average≤95%, Monats-averange≤90%.
d. Erdbebenintensität: ≤magnitude 8.
e. Anwendbar in den Plätzen ohne ätzendes und brennbares Gas und Wasserdampf.
f. Verwendet an Ort und Stelle ohne häufig intensives vibrierendes.
Anmerkung: Kundengebundene Produkte sind verfügbar.
Technische hauptsächlichspezifikation:
Einzelteile | Einheit | Parameter | ||
Nennspannung | KV | 40,5 | ||
Bewertete Frequenz | Hz | 50 | ||
Nennstrom | A | 1250,1600,2000 | ||
Bewerteter Kurzschluss-Abschaltstrom | Ka | 25,31.5 | ||
Bewerteter Herstellungsstrom (Spitze) | Ka | 63,80 | ||
Strom der Wärmebeständigkeits-4s | Ka | 25,31.5 | ||
Bewerteter dynamischer Strom (Spitze) | Ka | 63,80 | ||
Bewertetes Isolierungs-Niveau | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) (zwischen Phasen, Phase zur Erde) | KV | 95 | |
Blitz-Antrieb-Widerstands-Spannung (Spitze) | KV | 185 | ||
Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) | KV | 115 | ||
Einschließungs-Schutz-Klasse |
Einschließung IP4X; Zwischen Fächern IP2X |
|||
Einschließungs-Maß (Width*Depth*Height) | Millimeter | 1400*2800*2600 | ||
Art des Leistungsschalters |
Vakuumleistungsschalter: ZN85-40.5; VT19-40.5 SF (Schneider) |
