Vertrags-Transformator-Nebenstelle des offenen Rahmen-11kv, Außenkabel-Niederlassungs-Kasten

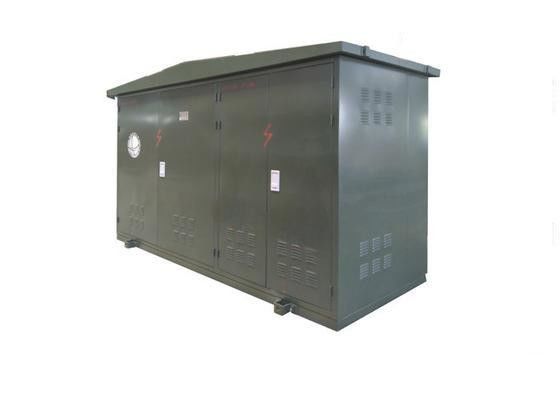

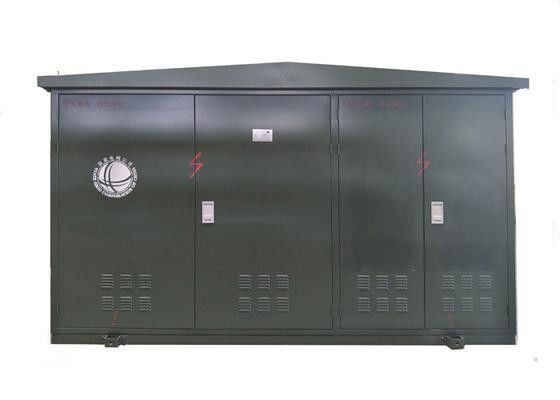

Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box
Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box

Großes Bild :  Vertrags-Transformator-Nebenstelle des offenen Rahmen-11kv, Außenkabel-Niederlassungs-Kasten

Produktdetails:
Herkunftsort: China
Markenname: TIANAN Electric
Zertifizierung: ISO9001:2000, VDE, CCC
Modellnummer: DFT6-12
Zahlung und Versand AGB:
Min Bestellmenge: 1SET
Preis: Pending
Verpackung Informationen: Akt
Lieferzeit: 40 Arbeitstage
Zahlungsbedingungen: L/C, T/T, D/P, D/A
Versorgungsmaterial-Fähigkeit: 2000sets pro Jahr
Ausführliche Produkt-Beschreibung
Nennspannung: 12KV Struktur: Offener Rahmen
Größe: 1 uint Nennstrom: 630A
Markieren:

verpackte Transformatornebenstelle

,

Netzverteilungs-Nebenstelle

Kabel-Niederlassungs-Kasten 11kV RMU im Freien für Energieannahme und -verteilung



Überblick

Reihe DFT6-12/24 ist die neue Stromversorgungsausrüstung, die wir für die Koordinierung des Netzkabelnetzes der Energie Vertrags-Transformator-Nebenstelle des offenen Rahmen-11kv, Außenkabel-Niederlassungs-Kasten 010kV/24kV entwerfen.

Es ist am Kabelknotenplatz in 10 kV-/24kVsystem passend, da die elektrische Energie und Verteilen annimmt. Das Kabel übermittelt die elektrische Energie, verwendet in im Freien mit dem Kabelstromkreis, um anzuschließen und Ausbruch, Niederlassung und fährt fort oder ändert.
Betriebsbedingung
≤1000m A. Altitude(überMeeresspiegel);
B., umgebende Temperatur: -25ºC~+40ºC;
C., Windgeschwindigkeit ≤34m/s
D. Die Stelle sollte keine regelmäßig vorzügliche Erschütterung haben.



Technische hauptsächlichdaten
Hauptparameter FN26-12/24 SF 6 des Lastsschalters

Einzelteil Einheit Parameter Parameter
Nennspannung KV 12 24
Nennstrom A 630 630
Bewerteter Widerstandsstrom der kurzen Zeit kA/s 25/2 25/2
Bewerteter Stossstrom Ka 63 63
Bewerteter Kurzschluss, der Strom macht kA/times 50/2 63/2
1 minimale Netzfrequenzwiderstandsspannung KV 42 65
Blitzantriebwiderstandsspannung KV 75 125
Mechanische Lebensdauer Zeiten 10000 10000
SF6 Gasdruck (Anpressdruck inºC 20) Mpa 0,04 0,04
Jährliche Gasleckrate   ≤1% ≤1%


Technischer hauptsächlichparameter des Kabelverbindungsstücks

Einzelteil Einheit Parameter Parameter
Nennspannung KV 12 24
Nennstrom A 630 und unten 630 und unten
Querschnitt Kabel Millimeter2 25~400 35~400
Widerstand im Verbindungspunkt μΩ 40 45
Teil pC/kV ≤10/13 ≤10/21.5
Bewerteter Widerstandsstrom der kurzen Zeit kA/s 20/3 25/2
Bewerteter Stossstrom Ka 50 63
1 minimale Netzfrequenzwiderstandsspannung KV 42 65
Blitzantriebwiderstandsspannung KV 75 125
