| Nennspannung: | 12/24kV | Nennstrom: | 630A |
|---|---|---|---|
| Hüllenmaterial: | Edelstahl | Höhe: | ≤1000m |
| Markieren: | verpackte Transformatornebenstelle,Netzverteilungs-Nebenstelle |
||
12 / Bündelkabel-Niederlassungs-Kasten der Ringleitungs-24KV im Freien/Verteilungs-Meßkasten
Allgemein
Kabel-Niederlassungs-Kasten der Reihen-DFT6-12/24 ist eine neue Stromversorgungsausrüstung, die für die Koordinierung des Netzkabelnetzes der Energie 12/24kV für Energieannahme und -verteilung bestimmt ist. Der Reihenkabel-Niederlassungskasten hat einzigartige Struktur und schöner Auftritt, ist es besonders für den Platz passend, dem Abdeckungen kleiner Anhäufungsbereich und höhere Anforderung in der Umwelt wie Stadtstraße, Wohnsitzbereich, Hochhaus, Flughafen und Kai, etc. hat.
Es wird verwendet, wenn man anschließt, zurückstellt, sich verzweigt, fortsetzt und überträgt Kabelstromkreis den im Freien.

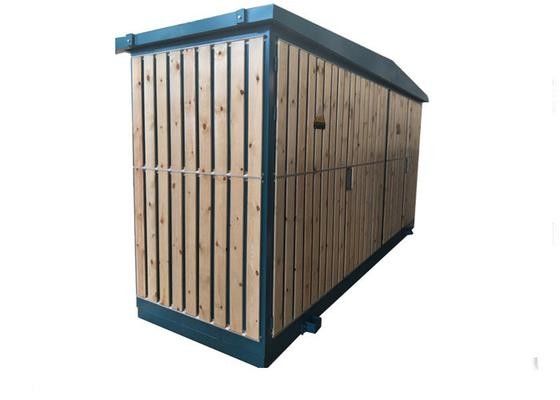

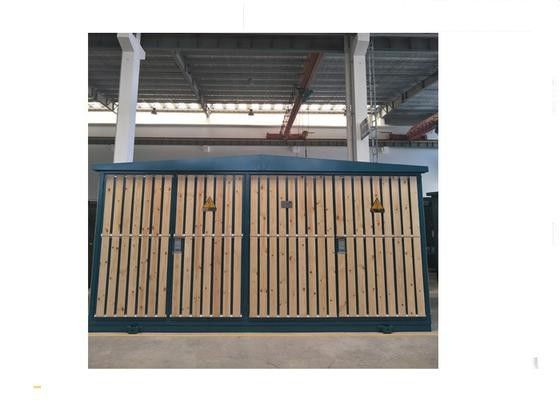

Fügen Sie hölzernes Brett der Falleinschließung entsprechend dem Antrag des Kunden hinzu.
Betriebsbedingung
1. Höhe ≤ 1000m - über Meeresspiegel
2. Umgebende Temperatur: - 25 ºC ~+40ºC
3. Windgeschwindigkeit: ≤ 34m/s
4. Keine regelmäßig vorzügliche Erschütterung
Eigenschaften:
a., schließen Sie sich Methode ist einfach an und zuverlässig und es ist bequem zu installieren.
b. Volle Isolierung und die Struktur ist versiegelt vollständig oben, befreit Wartung, Staub und imprägniert.
c. Sobald nur wenig kann Investition und die Investition des Schalterapparates und -kabels speichern.
d. Kleiner Abdeckungsbereich und ist einfach, Einfassungsumwelt zu koordinieren.
| Technischer hauptsächlichparameter FN26-12/24 des Schalters der Lasts-SF6 | |||
| Einzelteil | Einheit | Parameter | Parameter |
| Nennspannung | KV | 12 | 24 |
| Nennstrom | A | 630 | 630 |
| Bewerteter kurzzeitiger Widerstands-Strom | kA/s | 25/2 | 25/2 |
| Bewerteter Stossstrom | Ka | 63 | 63 |
| Bewerteter kurzzeitiger Herstellungsstrom | kA/S | 50/2 | 63/2 |
| Widerstands-Spannung der Netzfrequenz-1min | KV | 42 | 65 |
| Beleuchtungs-Antrieb-Widerstands-Spannung | KV | 75 | 125 |
| Mechanische Ausdauer | Zeiten | 10000 | 10000 |
| SF6 Gasdruck (20℃ Manometerdruck) | Mpa | 0,04 | 0,04 |
| Leckrate/Jahr | ≤1% | ≤1% | |
| Technischer hauptsächlichparameter des Kabel-Anschlusses | |||
| Einzelteil | Einheit | Parameter | Parameter |
| Nennspannung | KV | 12 | 24 |
| Nennstrom | A | ≤630 | ≤630 |
| Treffen Sie auf Kabel-Querschnitt zu |  |
25-400 | 35-400 |
| Verbindungs-Punkt-Widerstand | µΩ | 40 | 45 |
| Teil | Pc/kv | ≤10/13 | ≤10/21.5 |
| Bewertete Wärmebeständigkeits-Spannung | kA/s | 20/3 | 25/2 |
| Bewertete dynamische Spannung | Ka | 50 | 63 |
| Widerstands-Spannung der Netzfrequenz-1min | KV | 42 | 65 |
| Blitz-Antrieb | KV | 75 | 125 |
| Leitfähige Querschnittsfläche des allgemein verwendeten Kabels |
| 35,50,70,95,120,150,185,240,300,400, etc. |
