Produktdetails:
Zahlung und Versand AGB:
|
Bewertete Hochspannung: | 40.5kV | Bewertete Niederspannung: | 0.54V |
---|---|---|---|
Nennkapazität: | 1000kva | Frame: | Kanalstahl, Winkeleisen |
Transformator: | ölgeschützter Transformator | Nennstrom: | 1600~3300 |
Markieren: | verpackte Transformatornebenstelle,Netzverteilungs-Nebenstelle |

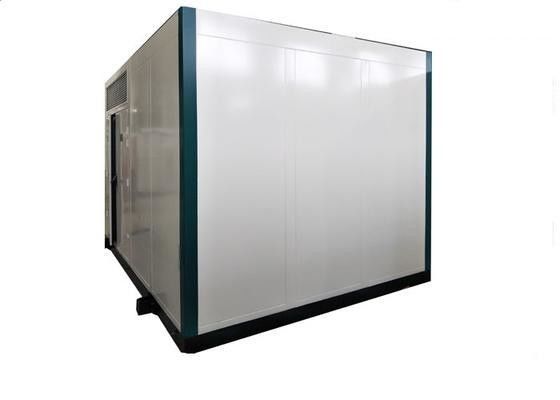

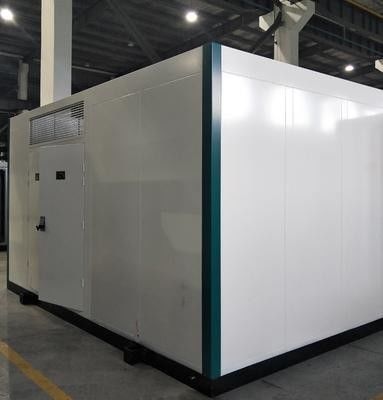

Stromerzeugung 40.5KV 35KV PV, Prefbricated-Specialnebenstelle
Überblick
Spezielle Nebenstelle Reihe YBT13 PV ist, um die Nachfrage der photo-voltaischen Generation zu befriedigen, die neuen Auftritt, Kompaktbauweise, zuverlässige Leistung, einfache Wartung, etc. hat.
Betriebsbedingung:
1. Höhe: ≤ 3000m (über Meeresspiegel)
2. Umgebende Temperatur: Maximum 40C min. -25C
>>Max. Monatsdurchschnitttemperatur: ≤ 35C
>>Max. Jahresdurchschnitttemperatur: ≤ 25C
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt value≤ 95%, Monatsdurchschnitt value≤ 90%
4. Unterschied Max. Daily bezüglich der Temperatur: 25C
5. Sonnenlichtintensität: 0.1W/CM2 (Windgeschwindigkeit 0.5M/S);
6. Windgeschwindigkeit im Freien: ≤ 35m/s;
7. Verschmutzungsgrad: Grad III;
8. Regenbeweisgrad: Grad 3;
9. Die Steigung auf Installationsstelle ist nicht mehr als 3°;
10. Fähigkeit des Antierdbebens: Horizontale Beschleunigung der Bodenoberfläche ist 0.2g
Vertikale Beschleunigung der Bodenoberfläche ist 0.1g;
11. Installationsstelle: Die Stelle keine Feuer-/Explosionsgefahr/ernste Verschmutzung/Chemikalie hat
Korrosion und vorzügliche Erschütterung.
**** Kunde sollte mit Hersteller verhandeln, wenn die Betriebsbedingung zu oben unterschiedlich ist
Parameter:
Nennspannung | 40,5 KV | |||||||||
Bewertete Frequenz | Hz | 50 | ||||||||
Bewerteter Haupthauptleitungsträger-Strom | A | 630 | 1250 | |||||||
Frequenz-Widerstands-Spannung der Nennleistungs-1min zur Erde, zwischen Phases/to öffnen Abstand | KV | 95/118 | ||||||||
Blitz-Antrieb-Widerstands-Spannung zur Erde, zwischen Phases/to öffnen Abstand | KV | 185/215 | ||||||||
Bewerteter kurzzeitiger Widerstands-Strom | kA/s |
20/2 |
||||||||
Bewerteter Stossstrom | Ka | 50 | 63 | |||||||
Bewerteter Kurzschluss, der Strom macht | Ka | 31,5 | 63 | |||||||
Bewerteter Kurzschluss-Abschaltstrom | Ka | 31,5 | 25 | |||||||
Lv-Einheit | Nennspannung | V | 690 |
|
||||||
Bewerteter Hauptstromkreis-Strom | 1600~3300 | |||||||||
A | ||||||||||
Bewertetes Grenzkurzschluss-Ausschaltvermögen | Ka | 50 | ||||||||
Bewertetes Betriebskurzschluss-Ausschaltvermögen | Ka | 40 | ||||||||
Bewerteter kurzzeitiger Widerstands-Strom | kA/1s | 40 | ||||||||
Transformator-Einheit | Nennkapazität | KVA | 1600~5500 | |||||||
Widerstand-Spannung | % | 4; 4,5 | ||||||||
Klopfende Strecke | % | ±2X2.5; ±5 | ||||||||
Verbundene Gruppe | Y, yn0; D, yn11 | |||||||||
Einschließung | Grad Schutz | Hochspg-Raum | IP33 | |||||||
Lv-Raum | IP33 | |||||||||
Transformator-Raum | IP23 | |||||||||
Schallpegel | DB | ≤55 |
