Produktdetails:
Zahlung und Versand AGB:
|
| Struktur: | zurücknehmbare beiliegende Art | Nennspannung: | 3,6, 7,2, 12kV |
|---|---|---|---|
| Nennstrom von hauptsächlichbusuar: | 630~4000A | bedeutender Schleifenwiderstand: | ≤400 |
| Markieren: | Gis gasen Isolierschaltanlage,mittlere Spannungsschaltanlage |
||

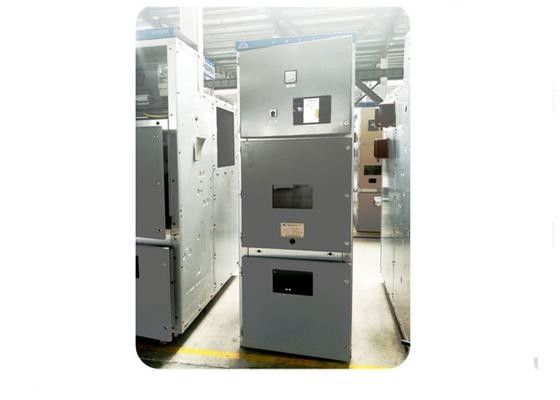

mittel- Electric Power-Verteilung Wechselstrom-Schaltanlage des Berg-12KV
Überblick
KYN28A-12Seiries Innen-Wechselstrom-Metallplattierte Schaltanlage/-kabinett. Es ist für Dreiphasen-Wechselstrom-Nennspannung 12KV, bewertetes Stromnetz der Frequenz 50Hz, die elektrische Energie zu empfangen und zu verteilen passend und den Stromkreis zu steuern, zu schützen und zu überwachen.
Entsprechen Sie dem Standard: GB3906-97 3-35KV Metall-beiliegende Schaltanlage Wechselstroms, allgemeine technische Zustände der Hochspannungsschaltanlage-GB11022-89, IEC298 (1990) Metall-beiliegende Schaltanlage und Regeleinrichtung Wechselstroms mit Nennspannung über 1kv und 50kv oder unten.
Anwendung
Die zurücknehmbare beiliegende Schaltanlage 12KV wird hauptsächlich in den Kraftwerken, Klein- und mittelgroße Stromgeneratoren, industrielle und Bergbauunternehmen benutzt, und Sekundärnebenstellen des Stromnetzes für empfangende, Kraftübertragung und Start Macht die des großformatigen Hochspannungsmotors, um Steuerung, Schutz und Monitor einzuführen.
Parameter
|
Nein. |
Einzelteil |
Einheit |
Parameter |
|
|
1 |
Nennspannung |
KV |
12 |
|
|
2 |
Haupthauptleitungsträgernennstrom |
A |
630 |
|
|
3 |
Nennstrom |
A |
630 |
|
|
4 |
Bewertete Frequenz |
Hz |
50 |
|
|
5 |
Bewerteter kurzzeitiger Widerstandsstrom |
KA |
20 |
|
|
6 |
Bewertete kontinuierliche Zeit der kurzen Zeit |
S |
4 |
|
|
7 |
Bewerteter Stossstrom |
KA |
50/125 |
|
|
8 |
Bewerteter Kurzschluss, der Strom macht |
KA |
50 |
|
|
9 |
Bewerteter aktiver Lastsabschaltstrom |
A |
630 |
|
|
10 |
Bewerteter Abschaltstrom der Endlosschleife |
A |
630 |
|
|
11 |
Bewerteter Kabel-Aufladungsabschaltstrom |
A |
10 |
|
|
12 |
Der Erdungsschalter veranschlagt |
KA |
20 |
|
|
13 |
Schalter erden veranschlagt |
S |
4 |
|
|
14 |
Schalter erden veranschlagt |
KA |
50 |
|
|
15 |
Bewertungsisolierungsniveau |
Energie 1min |
KV |
(Phase, zum des Phase-zubodens in Phasen einzuteilen) 42; |
|
Blitzantrieb |
KV |
(Phase, zum des Phase-zubodens in Phasen einzuteilen) 75; |
||
|
16 |
bedeutender Schleifenwiderstand |
≤400 |
||
|
17 |
mechanische Lebensdauer |
Lastsschalter |
Zeit |
5000 |
|
Erdungsschalter |
Zeit |
2000 |
||
|
18 |
Hilfsschleife 1min Energie |
KV |
2 |
|
|
19 |
Bewerteter SF6 Gasdruck |
Mpa |
0,04 |
|
|
20 |
Leckrate Jahrbuch des Gases SF6 |
1% |
||
|
21 |
Schutzgrad |
IP4X |
||
