Struktur: | zurücknehmbare beiliegende Art | Nennspannung: | 3.6KV, 7.2KV, 12kV |
---|---|---|---|
Nennstrom von hauptsächlichbusuar: | 630~4000A | bedeutender Schleifenwiderstand: | ≤400 |
Markieren: | Gis gasen Isolierschaltanlage,mittlere Spannungsschaltanlage |

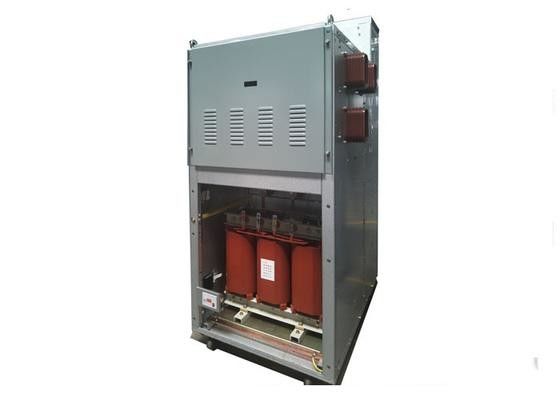

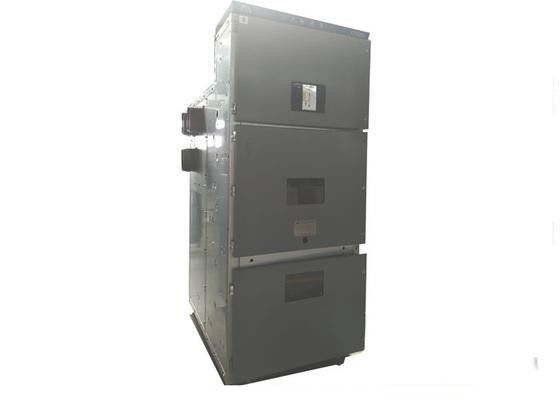

Entfernbares plattiertes Wechselstrom-InnenMeta- L und Metall schlossen Schaltanlage ein
Überblick
Als die Kraftübertragung und das Verteilungssteuergerät ist gekapselte und Metall-beiliegende Schaltanlage entfernbaren Innenwechselstroms KYN28A-12 für 12kV Dreiphasen-Stromnetz Wechselstroms 50Hz an einer Höhe von nicht mehr als 1000m passend.
Produkt-Eigenschaften
(1) wird die Körperstruktur mit AI-Zn-überzogenem Stahlblech verstärkt, das wiederholte Randkräfte durchmachte.
(2) kann alle Ausrüstung betrieben werden, wenn die Schranktür geschlossen ist.
(3) wird die Kabinettwohnung völlig versiegelt, um Diverses zu verhindern und Plagen und sein Schutzgrad ist IP4X. Außerdem ist der Schutzgrad an Handkarrenfach, Hauptleitungsträgerfach, Kabelfach und Relaisinstrumentfach IP2X.
(4) kann die einfache und effektive Blockierung misoperation verhindern. Das perfekte „fünf-Anti“ Ineinander greifengerät bietet zuverlässigen Sicherheitsschutz für Ausrüstungsbetreiber.
(5) kann der Leistungsschalter in einer ziemlich einfachen Art durch austauschbare Handkarren ersetzt werden. VT19 und importierter Leistungsschalter des Vakuum VD4 werden bereitgestellt.
(6) benötigen der Vakuumleistungsschalter und seine Betätigungsvorrichtung im Hochdruckfach nur eine wenig Wartung.
(7) kann das Kabinett gegen die Wand installiert sein, um Raum zu sparen.
(8) wird das Nebengleis im Verdrahtungsrohr von großem befestigt, das einfach anzuschließen ist.
(9) stellt die Mittelsatzstruktur großen Raum für das Kabelfach zur verfügung, das an Multikabel angeschlossen wird.
(10) kann die Installation des Kabelfaches durch das PlattenInspektionsfenster leicht beobachtet werden.
(11) werden das Kabelfach und das Sekundärinstrumentfach unabhängig mit der Erdung des Hauptleitungsträgers mit gutem Kontakt mit den Kabinetten gepasst.
Technische Parameter
Nein. | Einzelteil | Einheit | Parameter | |
1 | Nennspannung | KV | 3,6, 7,2, 12 | |
2 | Nennstrom | A | 630,1250,1600,2000,2500,3150,4000 | |
3 | Bewertete Netzfrequenz-kurzzeitige Widerstands-Spannung | Phase zur Phase, Phase zur Erde | KV | 42 |
Trennstrecke | KV | 48 | ||
4 | Bewertete Blitz-Antrieb-Widerstands-Spannung | Phase zur Phase, Phase zur Erde | KV | 75 |
Trennstrecke | KV | 85 | ||
5 | Bewerteter dynamischer Strom (Spitze) | Ka | 40,50,63,80,100,125,130 | |
6 | Bewerteter kurzzeitiger Widerstands-Strom (4s, virtueller Wert) | Ka | 16,20,25,31.5, 40,50 | |
7 | Bewertete Frequenz | Hz | 50 | |
8 | Brechen von Zeiten des bewerteten Kurzschluss-Abschaltstroms | Zeiten | 30 | |
9 | Bewertete thermische Zeit | s | 4 | |
10 | Mechanische Lebensdauer | Zeiten | 30000 | |
11 | Gesamtausmasse (Breite ×Height ×Depth) | Millimeter |
800(1000) ×2300×1500(1600/1700) |
