| Hüllenmaterial: | Aluminium-Legierung | Nennstrom: | 250A |
|---|---|---|---|
| Nennspannung: | 40.5KV (24KV) | Einsatzbereich: | Kraftwerk, Transformatornebenstelle und usw. |
| Markieren: | elektrische Hochspannungsschaltanlage,Gas Isolierschaltanlage |
||

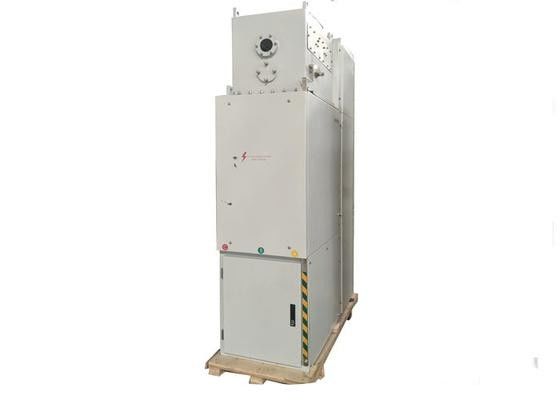

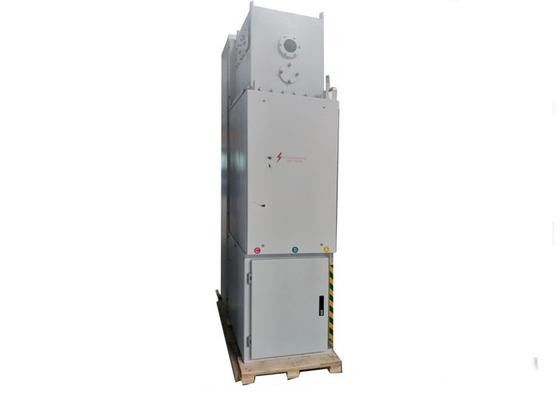

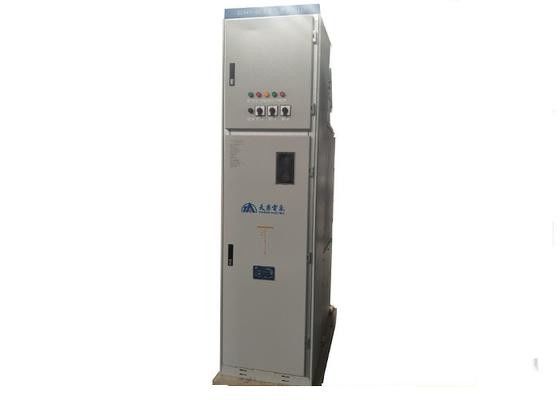

Innengas isolierte Zelle gekapselte Schaltanlage C - GIS
Überblick
Ist das Innengas XGN49-40.5, welches die gekapselte Schaltanlage isoliert (im Folgenden gekennzeichnet als „C-GIS ") ein Hochtechnologieprodukt, das erforscht wird, sich entwickelt und auf der Grundlage von Technologie-Einführung des China-Energie-Industrie-Vereinigung Longyuan-Energie-Forschungsinstituts hergestellt.
Service-Umgebungsbedingung:
Lufttemperatur: Maximal: +40, Minute: -25 (Durchschnitt ist nicht mehr als 35 in 24 Stunden)
Höhe über Meeresspiegel: <>
Luftfeuchtigkeit: Die durchschnittliche relative Luftfeuchtigkeit, die in 24 Stunden gemessen wird, ist nicht mehr, als 95%, die durchschnittliche relative Luftfeuchtigkeit pro Monat nicht mehr ist, als 90%, der durchschnittliche Wasserdampfdruck, der in 24 Stunden gemessen wird, nicht mehr ist, als 2.2kPa, durchschnittlicher Wasserdampfdruck pro Monat nicht mehr kPa als 1,8 ist.
Ohne häufige schwere Erschütterung
Die Strecke der elektromagnetischen Störung der Induktion des Sekundärsystems ist nicht mehr als 1.6kV
Die Bedingungen, die von oben genanntem ausgeschlossen werden, benötigen die Verhandlung mit dem Hersteller.
Parameter
| Einzelteil | Einheit | Parameter | |
| Nennspannung | KV | 40,5 | |
| Nennstrom | A | 5~1250 | |
| Bewertete Frequenz | Hz | 50 | |
| Nennleistungsfrequenzwiderstandsspannung (1min) | Phase zur Phase, Phase zur Erde | KV | 95 |
| Isolierungs-Abstand | 110 | ||
| Bewertete Blitzantriebwiderstandsspannung | Phase zur Phase, Phase zur Erde | KV | 185 |
| Isolierungs-Abstand | 215 | ||
| Widerstandsspannung der Netzfrequenz 1min des zusätzlichen Steuerstromkreises | V | 2000 | |
| Bewerteter Kurzschlussabschaltstrom (Ist-Wert) | Ka | 20 25 31,5 | |
| Bewerteter Kurzschluss, der Strom (Höchst, macht zeit) | Ka | 50 63 80 | |
| Bewerteter Widerstandsstrom der kurzen Zeit | Ka | 20 25 31,5 | |
| Bewerteter Stossstrom | Ka | 50 63 80 | |
| Bewerteter Kurzschluss, der Zeit hält | s | 4 | |
| Grade Schutz | IP67/IP4X | ||
| Jeder hauptsächlichrückleitungswiderstand der Phase | μΩ | ≤250 | |
| Bewerteter SF6 Gasdruck (20°C) | Mpa | 0,05 | |
| Minimaler SF6 Gasdruck (20°C) | Mpa | 0,02 | |
| Jährliche Verlustrate des Gases SF6 | % | ≤1 | |
| Nennspannung des zusätzlichen Steuerstromkreises | V | DC110/220, AC220 | |
| Maße (Width×Depth×Height) | Millimeter | (600~1200) ×1400×2650 | |
