| Lebensdauer: | 10000 | Isolierart: | Gas isoliert |
|---|---|---|---|
| Anwendung: | Innen | Höhe: | ≤1000m |
| Markieren: | Gis gasen Isolierschaltanlage,mittlere Spannungsschaltanlage |
||

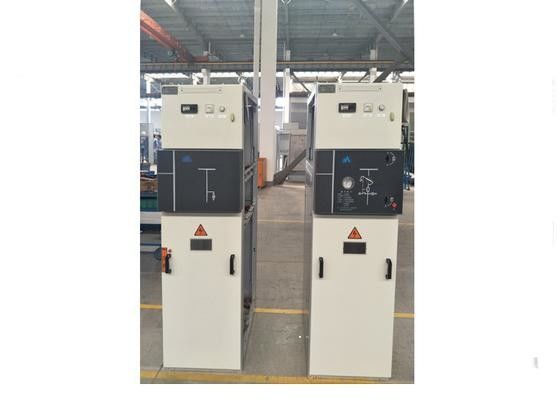

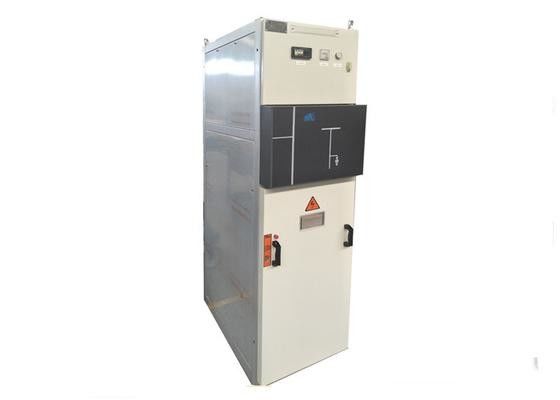

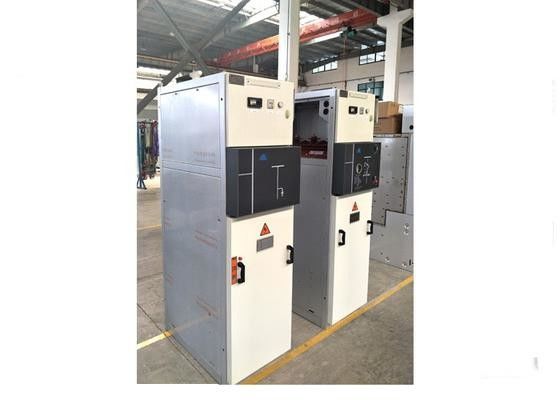

Gis-Ringleitungs-Einheiten und kompakte Schaltanlagen-Systeme Wechselstrom Sf6 Rmu Millivolt gekapselt
Ringleitungs-Einheiten GIS Wechselstroms gekapselte SF6 RMU Millivolt und kompakte Schaltanlage
Überblick
Gekapselte SF6 RMU Schaltanlage Wechselstroms HXGN26-12 (F) (im Folgenden gekennzeichnet als „RMU "), wird von unserer Firma durch neue Technologie im Ausland absorbieren und verdauen und die Kombination von Stromversorgungsanforderungen des Zustandes entworfen und erforscht.
Eigenschaften
a. Hauptschalter ist FN26-12 SF6 Lastsschalter.
b. Drei Phasen sind Längsanordnung.
c. Mechanismus zwei: manueller Antrieb, Handbuch und Motorantrieb.
d. Einschließung: schließen Sie Aluminiumzink beschichtete Stahlplatte ab.
e. Zuverlässiges Fünfschutz- und Verriegelungssystem.
f. Einfache Verdrahtungsverbindung des Steuerstromkreises zwischen Zellen.
Betriebsbedingung
a. Altitude≤1000m
b. Umgebungstemperatur: Maximales +40ºC-Minimum -35ºC
c. Relative Luftfeuchtigkeit: Durchschnittswert des Tagebuchs ist nicht mehr als 95%; Monatsdurchschnittwert ist
nicht mehr als 90%.
d. Luft sollte ohne Korrosion, keine offensichtliche Verschmutzung mit brennbarem Gas und etc. sein.
e. Erdbeben verhindern Funktion: Prozesshorizontales Grundacceleration0.2g und Vertikale
acceleration0.1g gleichzeitig, nehmen Resonanz, Sinus, Peitschenwellentest, Sicherheitsfaktor sollten mehr sein an
als 1,67
Parameter
| Name | Einheit | Parameter |
| Nennspannung | KV | 12 |
| Bewertete Frequenz | Hz | 50 |
| Bewerteter Haupthauptleitungsträger-Strom | A | 630 |
| Hauptstromkreis, Stromkreis-bewerteten kurzzeitigen Widerstands-Strom mit Erde bedeckend | kA/s | 25/2 |
| Hauptstromkreis, Stromkreis-bewerteten Stossstrom mit Erde bedeckend | Ka | 63 |
| Hauptstromkreis, den Stromkreis Nennkurzschluß mit Erde bedeckend, der Strom macht | Ka | 63 |
| Volle Kapazität, die Zeiten des Lasts-Schalters bricht | Zeiten | 100 |
| Sicherungs-Abschaltstrom | Ka | 31,5 40 |
| Nutzungsdauer | Zeiten | 10000 |
| Spannung Widerstand der Netzfrequenz 1min (r.m.s) zwischen Phasen, Isolierungs-Abstand mit Erde bedecken | Ka | 42/48 |
| Blitz-Antrieb-Widerstands-Spannung (Spitze) zwischen Phasen, zu mit Erde bedeckendem Isolierungs-Abstand | KV | 75/85 |
| Sekundärnetzfrequenz-Widerstands-Spannung des stromkreis-1min | KV | 2 |
