Produktdetails:
Zahlung und Versand AGB:
|
| Isolierart: | Gas SF6 isoliert | Nennspannung: | 12 KV |
|---|---|---|---|
| Bewerteter Abschaltstrom: | 31.5kA | ||
| Markieren: | Gis gasen Isolierschaltanlage,mittlere Spannungsschaltanlage |
||

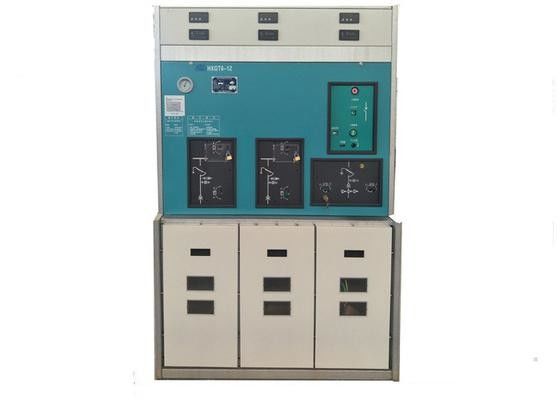

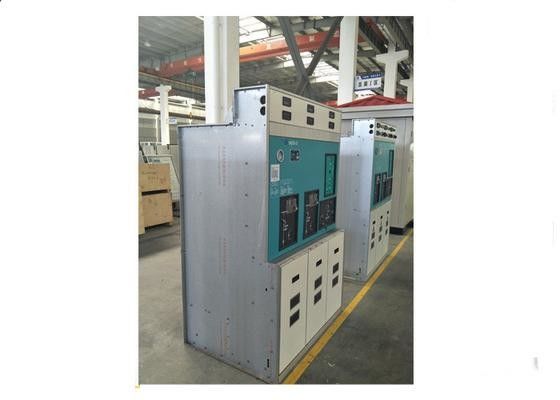

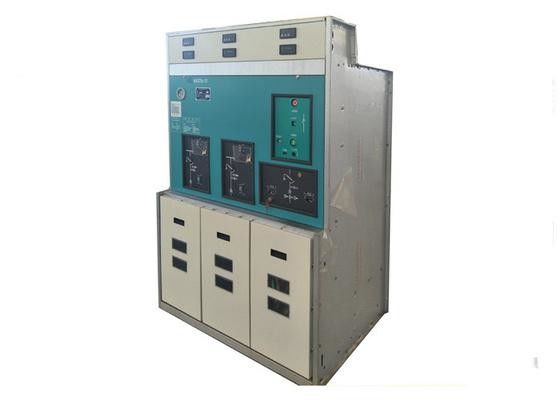

Gas Isoliereinheit der Ringleitungs-SF6 12 KV Metall - Einschließungs-Schaltanlage
Überblick
HXGT6 (XGN58) - Einheits-die Schaltanlage der Ringleitungs-12 SF6 (im Folgenden gekennzeichnet als „RMU ") wird von unserer Firma entworfen und entwickelt, die auf Wirkleistungsversorgungslage unserer Nation basiert. Es ist ein Innen-10kV Millivolt Elektrogerät der neuen Generation und kann in der Stadtgitterumwandlung und -bau angewendet werden, wird das Produkt Typprüfung unterworfen und Prüfung in Auftrag gebend, erfüllen die Leistungsindizes die Bedingungen von Iec 298" geschlossene Schaltanlage Wechselstroms Metall“. Sie verarbeitet die Vorteile des Bändchens, des geringen Gewichts, der einfachen Operation, der sicheren Anwendung, der hohen Zuverlässigkeit, ohne zu beeinflussen durch Umwelt und Wetter und des wartungsfrei.
Die Schaltanlage ist eine Art zusammengesetzter Apparat, der alle Hauptstromkreise in einer Metalleinschließung versiegelt und nimmt Gas SF6 als Bogenauslöschungs- und -isolierungsmedium. Es ist für Ringnetzstromversorgung passend und Doppeltes strahlt Stromversorgung im Stromversorgungsnetz 10kV Millivolt aus. Es wird auch in der Terminalstromversorgung verwendet. Wegen des Gebrauches von Ringnetzstromversorgung erhöht die Zuverlässigkeit der Stromversorgung, es wird verwendet besonders in den Mineralanlagen, Wohnsitzbereich, Schulen, Parks, und so weiter für Netzverteilung und die Kontrolle. Darüber hinaus wegen seiner bequemen Verbindung und Installation, Bändchen, wird es auch in der Nebenstelle als Hochspannungsausrüstung auf Primärseite verwendet.
Betriebsbedingung
≤1000m A. Altitude(überMeeresspiegel);
B., umgebende Temperatur: -25ºC~+40ºC;
C., Windgeschwindigkeit ≤34m/s
D. Die Stelle sollte keine regelmäßig vorzügliche Erschütterung haben.
Grundlegende technische Parameter
| S/N | Einzelteil | Einheit | Parameter |
| 1 | Nennspannung | KV | 12 |
| 2 | Bewertete Frequenz | Hz | 50 |
| 3 | Bewertete Lasts-Schalter-Strom | A | 630 |
| 4 | Bewerteter Hauptstromkreis-kurzzeitiger Widerstand gegenwärtiges (r.m.s) 3s | Ka | 20 |
| 5 | Bewerteter Hauptstromkreis-dynamischer Strom (Spitze) | Ka | 50 |
| 6 | Bewerteter Hauptstromkreis, der Strom (Spitze, macht) | Ka | 50 |
| 7 | Bewerteter aktiver Lasts-Abschaltstrom | A | 630 |
| 8 | Bewerteter Endlosschleifen-Abschaltstrom | A | 630 |
| 9 | 5% bewerteter aktiver Lasts-Abschaltstrom | A | 31,5 |
| 10 | Bewertetes Kabel-Aufladungsabschaltstrom | A | 10 |
| 11 | Bewerteter Transformator-Nulllast-Abschaltstrom | A | Leerlaufstrom des Transformator-1600kVA |
| 12 | Bewerteter Sicherungs-Abschaltstrom | Ka | 31,5 |
| 13 | Bewerteter Übergangsstrom | A | 1500 |
| 14 | Volle Kapazität, die Zeiten bricht | Zeiten | 100 |
| 15 | Mechanische Lebensdauer | Zeiten | 10000 |
| 16 | Widerstands-Spannung der Netzfrequenz-1min zur Erde, zwischen Phasen über dem offenen Abstand | KV | 42/48 |
| 17 | Blitz-Antrieb-Widerstands-Spannung zur Erde, zwischen Phasen über dem offenen Abstand | KV | 75/85 |
| 18 | Nennspannung des Gas-SF6 (Manometerdruck ist 20℃) | Mpa | 0,04 |
| 19 | Jährliche Leckrate des Gas-SF6 | ≤0.2% | |
| 20 | Bewegungsbetriebsstromversorgung, Spannung | V | DC48, AC220, 110 |
| 21 | Schließend Motorstrom | A | 0,5 |
| 22 | Öffnender Strom | A | 2,5 |
Hochspg-Sicherungs-technische Parameter
| S/N | Nennspannung | Bewerteter Sicherungs-Strom | Bewerteter Fusant-Strom | Bewerteter Abschaltstrom |
| XRNT | 12 | 40 | 6,3 10 16 20 25 31,5 40 | 31,5 |
| 100 | 50 63 71 80 100 | 31,5 | ||
| 125 | 125 | 31,5 |
