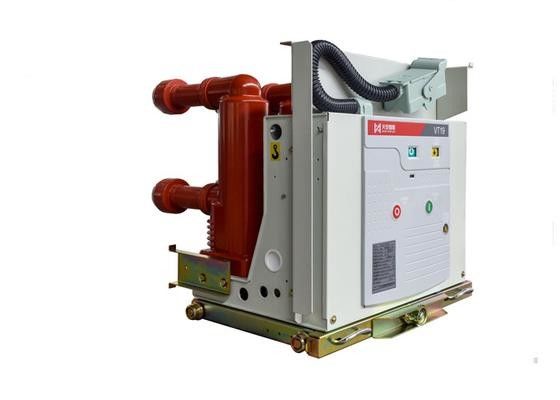

24kv sind Hochspannungsleistungsschalter, Wechselstrom-Leistungsschalter-Vakuum - Auslöschung der Kammer

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

Großes Bild :  24kv sind Hochspannungsleistungsschalter, Wechselstrom-Leistungsschalter-Vakuum - Auslöschung der Kammer

Produktdetails:
Herkunftsort: China
Markenname: Tianan Electric
Zertifizierung: GB1984、GB/T11022、DL/T403 and IEC62271
Modellnummer: VT19-24
Zahlung und Versand AGB:
Min Bestellmenge: 1 EINHEIT
Preis: Pending
Verpackung Informationen: HOLZKISTEN
Lieferzeit: 35 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 2000pcs/Jahr
Ausführliche Produkt-Beschreibung
Nennspannung: 24kV Eingebettete Polen: APG-Prozess
Nennstrom: 630 A, 1250A Typ: Örtlich festgelegte Art/Handkarre Art
Markieren:

Hochspannungsvakuumleistungsschalter

,

Hochspg-Leistungsschalter

Vakuum 24kv sind - Kammer Hochspannungs-Wechselstrom auslöschend, Staub saugen Sie Leistungsschalter

NINGBO TIANAN (GRUPPE) CO., LTD.



Überblick

VT19-24indoor Hochspg-Vakuumleistungsschalter wird in Dreiphasen-Stromsystem Wechselstroms von 50HZ, 24kV verwendet. Es wird als Steuer- und Schutzabteilung in der Zechengellschaft, in der Machtfabrik und in der Nebenstelle verwendet. Wegen seiner speziellen Vorteile ist es auch für den Standort passend, der häufig Operation unter Nennstrom oder mehrfachem brechendem Kurzschlussstrom.

Der Leistungsschalter wird durch einige nationale Standards und internationale relative Standards, wie GB1984, GB/T11022, DL/T403 und IEC62271, etc. identifiziert. Es hat das zuverlässige Schleusen, benutzt als LKW-Abteilung oder Festeinbauabteilung.



Die Struktur des Vakuums Bogen-löschen Raum aus

Vakuum Bogen-löschen Raum ist die Kernteile des Leistungsschalters aus, zum der gegenwärtigen Energie zu tragen, zu machen und zu brechen. Es hat genügendes, Funktion und hohe Operationsdauer Bogen-auszulöschen.

  • Isolierungseinschließung (1) von Bogen-löschen Raum besteht Tonerdekeramikmaterial der hohen Intensität aus, sind beide Enden geschweißte Edelstahlabdeckung (6) und sie wird in Siegelhohlraum gebildet.
  • Innere Schicht von Bogen-löschen Raum ist Metall geworfene Abdeckung aus (5), die feuchte verursacht durch Bogen asphaltieren, auf der Metall geworfenen Abdeckung in der kurzen Zeit während des Anschlusses zusammengesetzt werden oder kondensiert werden können die Herstellung u. das Brechen, Isolierungsmedien, die Intensität von innerem Raum ist wieder.herstellen Bogen-auslöschen. Mittlerweile kann geworfene Abdeckung Keramikeinschließung vor den Schmerzen Metalldes spritzens schützen.
  • Zurückgezogenes Edelstahlakkordeonrohr (4) ist der wichtige Teil von Bogen-auslöschen Raum, den beweglicher Anschluss (3) in das voll-geschlossene bewegen kann Bogen-auslöschen Raum. Dichtungsfunktion und lange Dauer des Akkordeonrohres ist einer der Hauptfaktoren, die entschieden, dass die mechanische Dauer des Vakuums Raum Bogen-auslöscht.
  • Anschluss ist das Herz des Vakuums Bogen-auslöschen Raum, annehmen Chromkupfer, kann fortschrittliche Schmelztechnologie die brechende Funktion und die elektrische Dauer des Vakuumleistungsschalters sicherstellen und verringert das Operationsüberspannungsniveau.



Der Hauptparameter des Leistungsschalters 24KV



Nennspannung 24kV
Bewertete Frequenz 50Hz
Bewertete Beleuchtungsantriebwiderstandsspannung 125kV
Bewertete 1 minimale Netzfrequenzwiderstandsspannung 65kV
Bewertete Arbeitsfolge O-0.3s-CO-180s-CO
Nennstrom (a) 630,1250 1250,1600,2000,2500
Bewerteter Kurzschlussabschaltstrom (r.m.s, Ka) 20/25 31,5
Bewerteter Kurzschluss, der Strom macht (Höchstwert, Ka) 50/63 80
Bewerteter Widerstand der kurzen Zeit gegenwärtig/ununterbrochene Zeit des Kurzschlusses (kA/s) 20,25/4 31.5/4
Bewerteter Höchstwert-Widerstandsstrom (Ka) 50/63 80
Zeiten des bewerteten Kurzschlusses (Zeiten) brechen 30
Mechanische Dauer (times0 20000
Gewicht (Kilogramm) Örtlich festgelegte Art ≤250
LKW-Art ≤350
Name Einheit Daten
Abstand des Kontaktanschlusses Millimeter 12±1
Überlauf 4±1
Dreiphasenöffnung u. Schließen asynchron Frau ≤2
Unterbrechungszeit des schließend Kontaktanschlusses Frau ≤2
Schließende u. öffnende Zeit Öffnen Frau ≤50
Schließen ≤70
Durchschnittliche Öffnungsgeschwindigkeit (nachdem 6mm geöffnet worden sind) m/s 1.4±0.3
Durchschnittliche schließend Geschwindigkeit (nachdem 6mm geschlossen worden sind) 0.8±0.2
