| Funktion: | Überstromschutz | Nennstrom: | 2000 |
|---|---|---|---|
| Nennspannung: | 40.5kV | Mechanische Ausdauer: | Zeit 5000 |
| Markieren: | Hochspannungsvakuumleistungsschalter,Hochspg-Leistungsschalter |
||

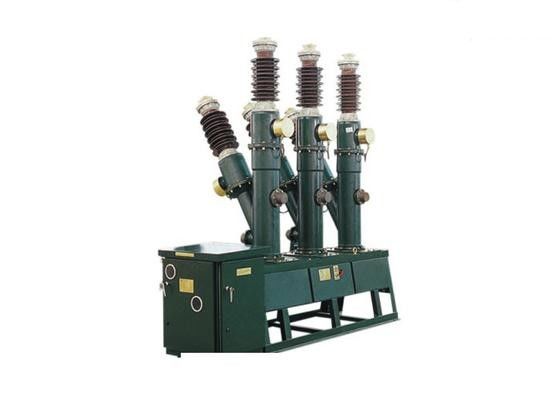

Rahmen 40.5KV im Freien - schreiben Sie Leistungsschalter SF6/Hochgeschwindigkeitsluft-Leistungsschalter
Überblick
LW8-40.5 Art Leistungsschalter Wechselstrom-Hochspg SF6 im Freien ist eine Art Hochspg-Elektrogeräte im Freien, dreiphasig, Wechselstrom 50Hz. sie wird nicht nur für Steuerung und Schutz für 35kV Kraftübertragung und Verteilersystem verwendet, aber auch für Verbindungsleistungsschalter und Öffnung und schließend Kondensator haben Sie sowie für Maß und Schutz ein Bankkonto, wenn es mit Stromwandler ausgerüstet wird.
Dieser Leistungsschalter wird mit CT14 Art Frühlingsbetätigungsvorrichtung ausgerüstet. Und sie wird an die Anforderungen des Standards von GB1984-89 und von IEC56 angepasst.
Anwendungsumwelt
a. Höhe zu sein nicht mehr als 1000m.
b. Umgebende Temperatur: -30ºC - + 40ºC, der Durchschnittswert von 24H, zum nicht mehr als 35ºC zu sein;
c. Relative Luftfeuchtigkeit: der Tagesdurchschnittwert zu sein nicht mehr als 95%, Monatsdurchschnittwert zu sein nicht mehr als 90%,
d. Geschwindigkeit des Winds: nicht mehr als 35km/s
e. Die Verschmutzungszustand, zum Grad, Porzellanbuchsenkriechstrecke zu sein III ist 1050 Millimeter (das nominale Creepageverhältnis, zum nicht kleiner als 25mm/kV zu sein);
f. Die Luft sollte vom brennbaren Material, von der explosiven Gefahr, von der chemischen ätzenden und intensiven Erschütterung frei sein.
Tabelle 1
| Nein. | Einzelteil | Einheit | Parameter | |
| 1 | Nennspannung | KV | 40,5 | |
| 2 | Bewertetes Isolierungsniveau | Widerstandsspannung der Netzfrequenz 1min | KV | 185/215 (Bruch) |
| Blitzantriebwiderstandsspannung | 95/118 (Bruch) | |||
| 3 | Nennstrom | A | 2000 | |
| 4 | Mechanische Ausdauer | Zeit | 5000 | |
| 5 | Bewerteter Druck des Gases SF6 (Druck des Meters 20ºC) | Mpa | 0,45 | |
| 6 | Blockierung Druck (Druck des Meters 20ºC) | Mpa | 0,40 | |
| 7 | Niedrigste umgebende Temperatur | ºC | -30 | |
| 8 | Bewerteter Kurzschlussabschaltstrom | Ka | 31,5 | |
| 9 | Bewerteter Kurzschluss, der Strom (Spitze, macht) | Ka | 80 | |
| 10 | Bewerteter Widerstandsstrom der kurzen Zeit (Thermik) | Ka | 31,5 | |
| 11 | Bewerteter Stossstrom (dynamischer Strom) | Ka | 80 | |
| 12 | Bewerteter phasenverschobener Abschaltstrom | Ka | 7,9 | |
| 13 | Brechen von Zeiten des bewerteten Kurzschlussabschaltstroms: | Zeit | 16 | |
| 14 | Nahe Zeit | s | ≤0.1 | |
| 15 | Öffnen Sie Zeit | s | ≤0.06 | |
| 16 | Bewertete Arbeitsfolge | O-0.3s-CO-180s-CO | ||
| 17 | Bewerteter brechender/öffnender Strom der einzelnen Kondensatorgruppe | A | 400 | |
| 18 | Letztes Mal des Kurzschlussstroms | s | 4 | |
| 19 | Leckrate SF6 (jährlich) | ≤1 | ||
| 20 | Feuchtigkeitsgehalt des Gases SF6 (20ºC) | PPMs (v/v) | ≤150 | |
| 21 | Bewertete Betriebsspannung des Frühlingsoperationsmechanismus | |||
| Spannung der schließenden und öffnenden Spule | V | Wechselstrom 220, 380 DC: 48, 110, 220 |
||
| Spannung des Energiespeichermotors | V | Wechselstrom 220 DC 220 |
||
| 22 | Gewicht Gas SF6 | Kilogramm | 8 | |
| 23 | Gewicht des Leistungsschalters (einschließlich Operationsmechanismus) | Kilogramm | 1400 | |
Tabelle 2
| Nein. | Einzelteil | Einheit | Technische Anforderungen | Testbedingungen und Methoden |
| 1 | Reise des beweglichen Kontaktes | Millimeter | 95±2 | Maß der beweglichen Kontaktreise beziehen sich auf darawing12 |
| 2 | Freigabe zwischen Kontakten | Millimeter | 605±1.5 | Maß der Freigabe zwischen beweglichem und örtlich festgelegtem Kontakt beziehen sich auf zeichnendes 12a |
| 3 | Dreiphasig Schalter-auf asynchrony | Frau | ≤3 | Maß des Pfostenabstandsunterschieds zwischen beweglichem und örtlich festgelegtem Kontakt beziehen sich auf darawing14 |
| 4 | Dreiphasenschalter-weg asynchrony | Frau | ≤2 | Maß des Pfostenabstandsunterschieds zwischen beweglichem und örtlich festgelegtem Kontakt beziehen sich auf Zeichnung 15 |
| 5 | Widerstand der Hauptschleife | μΩ | ≤120 | Maß zur Gleichspannungstropfenmethode, setzte sich in 100A |
| 6 | Geschwindigkeit am Augenblick des Kontaktberührens | m/s | 3.2±0.2 | Nennspannung und Messverfahren beziehen sich auf Zeichnung 14 |
| 7 | Geschwindigkeit am Augenblick des Kontakttrennens | m/s | 3.4±0.2 | Nennspannung und Messverfahren beziehen sich die auf Zeichnung 15 |
| 8 | Kücheanschlag der Herstellung | Millimeter | 10+0.5 -0,1 | Siehe Zeichnung 6 unter dem schließend Status |
| 9 | Positionierung des Abstandes des Kücheanschlags der Herstellung | Millimeter | 1-2 | Siehe Zeichnung 6 unter dem schließend Status |
| 10 | Teilweise Aufladung 40.5kV 25.7kV |
PC | 20 | Mit bewertetem Gasdruck benutzen Sie teilweises Instrument, um 40.5kV zwischen zwei abgehende Drähte für 1min zu setzen, dann fallen Sie auf 25.7kV gleichmäßig ab |
| PC | 10 |
