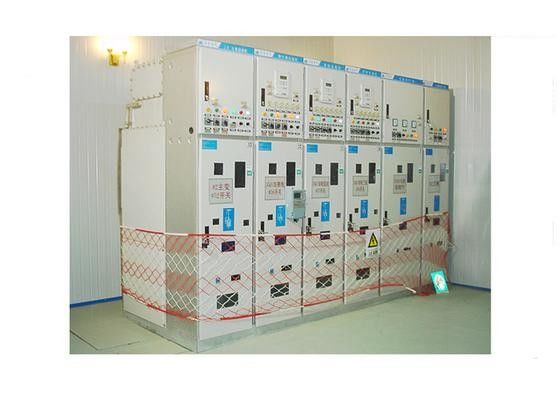

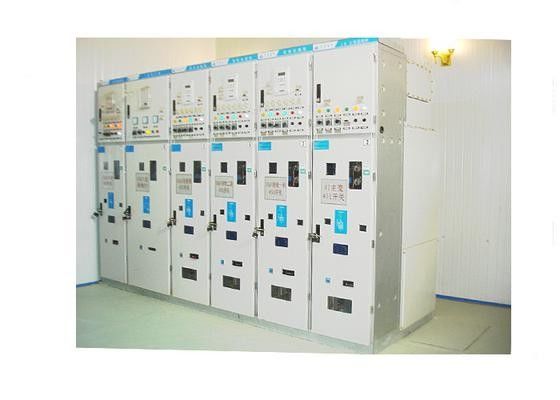

C - Gis gasen Isolierzellen-Art das Metall der schaltanlagen-24kv, das mit Vcb plattiert ist

C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb
C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb C - Gis Gas Insulated Switchgear 24kv Cubicle Type Metal Clad With Vcb

Großes Bild :  C - Gis gasen Isolierzellen-Art das Metall der schaltanlagen-24kv, das mit Vcb plattiert ist

Produktdetails:
Herkunftsort: China
Markenname: Tianan Electric
Zertifizierung: CCC,ISO,VDE,IEEE
Modellnummer: XGN49
Zahlung und Versand AGB:
Min Bestellmenge: 1sets
Preis: Pending
Verpackung Informationen: HOLZKISTEN
Lieferzeit: 60 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5000sets pro Jahr
Ausführliche Produkt-Beschreibung
Nennspannung: 24kV Nennstrom: 1250/2000/2500
Schutz-Grad: IP67 Bewerteter Abschaltstrom: 20 25 31,5
Bewertete Frequenz: 50/60HZ CubicleType: C-GIS
Markieren:

elektrische Hochspannungsschaltanlage

,

Gas Isolierschaltanlage

C-GIS 24kV Zellenart gekapseltes Gas isolierte Schaltanlage mit VCB



Allgemein:
XGN49Series-lndoor Gas lnsulatlon, welches die MetaI-gekleidete Schaltanlage (im Folgenden genannt C-GlS) ein Produkt der hohen Qualität, dem die China-Energieindustrie-Vereinigungssohle Technologie von der Elektrogeräte-Industriegesellschaft Koreas Rijin empfiehlt und es ist, entspricht chinesischen Standards von GB/T11022-1999 und GB3906-2006C-GlS, hat die Eigenschaften der hohen Zuverlässigkeit, gibt von der Wartung und vom kleinen Abdeckungsbereich frei.

Zweck:
Die GIS ist für Kraftwerk, Nebenstelle, kombinierte Nebenstelle und elektrisches Stromnetz passend, das Dreiphaseninnen-einzelner Hauptleitungsträger Wechselstroms und Einteilung des einzelnen Hauptleitungsträgers mit 50Hz, die Nennspannung 35kV ist, verwendet, um elektrischen Strom zu steuern, anzunehmen und zu verteilen.

Service-Umgebungsbedingungen:
1. Lufttemperatur: Maximal: +40, Minute: -25 (Durchschnitt ist nicht mehr als 35 in 24 Stunden)
2. Höhe über Meeresspiegel: <> 3. Luftfeuchtigkeit:
Die durchschnittliche relative Luftfeuchtigkeit, die in 24 Stunden gemessen wird, ist nicht mehr als 95%,
Die durchschnittliche relative Luftfeuchtigkeit pro Monat ist nicht mehr als 90%,
der durchschnittliche Wasserdampfdruck, der in 24 Stunden gemessen wird, ist nicht mehr als 2.2kPa,
durchschnittlicher Wasserdampfdruck pro Monat ist nicht mehr kPa als 1,8.
4. Ohne häufige schwere Erschütterung.

Parameter:

Name Einheit Parameter
Nennspannung KV 24
Nennstrom A 1250 2000 2500
Bewertete Frequenz Hz 50/60
Nennleistungs-Frequenz-Widerstands-Spannung (1min) Zwischen Phasen Phase zur Erde KV 65
Isolierungs-Abstand KV 79
Bewertete Blitz-Antrieb-Widerstands-Spannung Zwischen Phasen Phase zur Erde KV 125
Zu Abstand öffnen 145
Sekundärstromkreis-Netzfrequenz-Widerstands-Spannung (1min) V 2000
Bewerteter Kurzschluss-Abschaltstrom Ka 20 25 31,5
Bewerteter Kurzschluss, der Strom macht Ka 50 63 80
Bewerteter kurzzeitiger Widerstand gegenwärtiges 4S kA/S 20/4 25/4 31.5/4
Bewerteter Stossstrom Ka 50 63 80
Einschließungs-Schutz-Klasse (Zelle der Luft-Inflations-Shell/LV)   IP67/IP4X
Hauptstromkreis-Widerstand jede Phase μΩ ≤250
Bewerteter Betriebsdruck des Gases SF6 (Manometerdruck für 20ºC) Mpa 0,05
Mindestbetriebsdruck des Gases SF6 (Manometerdruck für 20ºC) Mpa 0,03
Jährliche Gas-Leckrate des Gas-SF6 % ≤0.5
Hilfsstromkreis-bewertete Betriebsspannung V DC110/220, AC220
Einschließungs-Maß (Width*Depth*Height) Millimeter

600*1300*2350

(800*1600*2550)





C - Gis gasen Isolierzellen-Art das Metall der schaltanlagen-24kv, das mit Vcb plattiert ist 0C - Gis gasen Isolierzellen-Art das Metall der schaltanlagen-24kv, das mit Vcb plattiert ist 1
