| Nennspannung: | 40.5KV (35KV) | Nennstrom: | 1250/2000/2500A |
|---|---|---|---|
| Schutz-Grad: | IP4X/IP67 | Bewerteter Abschaltstrom: | 20 25 31,5 |
| Bewertete Frequenz: | 50/60HZ | CubicleType: | C-GIS |
| Markieren: | elektrische Hochspannungsschaltanlage,Gas Isolierschaltanlage |
||

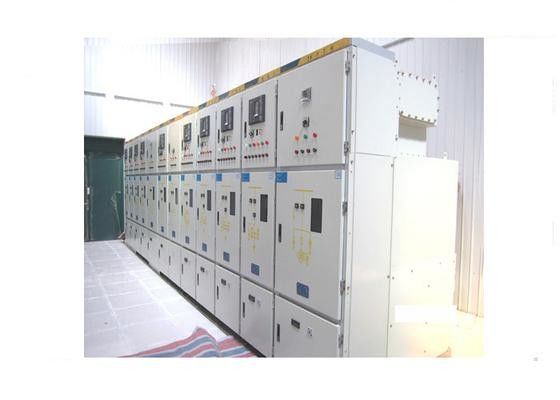

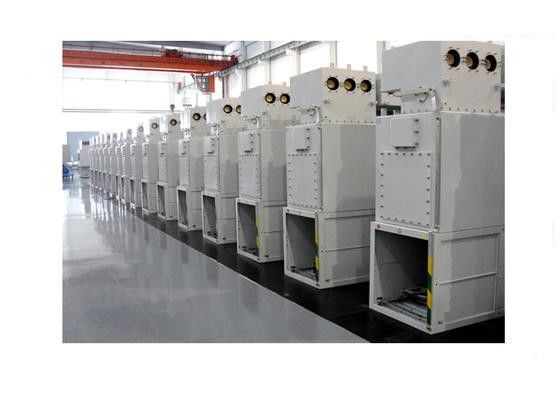

GIS 40.5kV Metall - angebrachtes Gas isolierte Verteilungs-u. Steuerschaltanlage
Allgemein:
XGN49Series-lndoor Gas lnsulatlon, welches die MetaI-gekleidete Schaltanlage (im Folgenden genannt C-GlS) ein Produkt der hohen Qualität, dem die China-Energieindustrie-Vereinigungssohle Technologie von der Elektrogeräte-Industriegesellschaft Koreas Rijin empfiehlt und es ist, entspricht chinesischen Standards von GB/T11022-1999 und GB3906-2006C-GlS, hat die Eigenschaften der hohen Zuverlässigkeit, gibt von der Wartung und vom kleinen Abdeckungsbereich frei.
Zweck:
Die GIS ist für Kraftwerk, Nebenstelle, kombinierte Nebenstelle und elektrisches Stromnetz passend, das Dreiphaseninnen-einzelner Hauptleitungsträger Wechselstroms und Einteilung des einzelnen Hauptleitungsträgers mit 50Hz, die Nennspannung 35kV ist, verwendet, um elektrischen Strom zu steuern, anzunehmen und zu verteilen.
Service-Umgebungsbedingungen:
1. Lufttemperatur: Maximal: +40, Minute: -25 (Durchschnitt ist nicht mehr als 35 in 24 Stunden)
2. Höhe über Meeresspiegel: <>
3. Luftfeuchtigkeit:
Die durchschnittliche relative Luftfeuchtigkeit, die in 24 Stunden gemessen wird, ist nicht mehr als 95%,
Die durchschnittliche relative Luftfeuchtigkeit pro Monat ist nicht mehr als 90%,
der durchschnittliche Wasserdampfdruck, der in 24 Stunden gemessen wird, ist nicht mehr als 2.2kPa,
durchschnittlicher Wasserdampfdruck pro Monat ist nicht mehr kPa als 1,8.
4. Ohne häufige schwere Erschütterung.
Parameter:
| Name | Einheit | Parameter | |
| Nennspannung | KV | 24 | |
| Nennstrom | A | 1250 2000 2500 | |
| Bewertete Frequenz | Hz | 50/60 | |
| Nennleistungs-Frequenz-Widerstands-Spannung (1min) | Zwischen Phasen Phase zur Erde | KV | 65 |
| Isolierungs-Abstand | KV | 79 | |
| Bewertete Blitz-Antrieb-Widerstands-Spannung | Zwischen Phasen Phase zur Erde | KV | 125 |
| Zu Abstand öffnen | 145 | ||
| Sekundärstromkreis-Netzfrequenz-Widerstands-Spannung (1min) | V | 2000 | |
| Bewerteter Kurzschluss-Abschaltstrom | Ka | 20 25 31,5 | |
| Bewerteter Kurzschluss, der Strom macht | Ka | 50 63 80 | |
| Bewerteter kurzzeitiger Widerstand gegenwärtiges 4S | kA/S | 20/4 25/4 31.5/4 | |
| Bewerteter Stossstrom | Ka | 50 63 80 | |
| Einschließungs-Schutz-Klasse (Zelle der Luft-Inflations-Shell/LV) | IP67/IP4X | ||
| Hauptstromkreis-Widerstand jede Phase | μΩ | ≤250 | |
| Bewerteter Betriebsdruck des Gases SF6 (Manometerdruck für 20ºC) | Mpa | 0,05 | |
| Mindestbetriebsdruck des Gases SF6 (Manometerdruck für 20ºC) | Mpa | 0,03 | |
| Jährliche Gas-Leckrate des Gas-SF6 | % | ≤0.5 | |
| Hilfsstromkreis-bewertete Betriebsspannung | V | DC110/220, AC220 | |
| Einschließungs-Maß (Width*Depth*Height) | Millimeter |
600*1300*2350 (800*1600*2550) |
|
