| Spannung: | 12/24/36 KV | Aktuelle: | 630~2500A |
|---|---|---|---|
| Isolierung: | Gas SF6 | Höhe: | bis 5000m |
| Schutz: | IP65 | Lebensdauer: | 30 Jahre |
| Markieren: | Metallplattierte Schaltanlage,mittlere Spannungsschaltanlage |
||

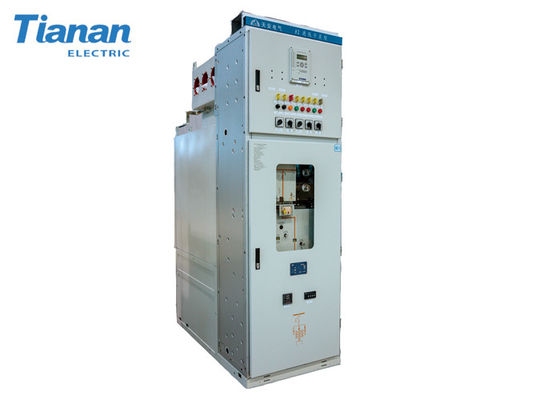

12kV | gekapselte kompakte Isolierschaltanlage 36kV 2500A 31.5kA Millivolt C-GIS SF6 Gas (GIS)
Produkt-Beschreibung:
Die Gas Isolierschaltanlage, die für Installation in der Transformatornebenstelle, in den Industrieanlagen und in der Infrastruktur bestimmt ist u. willigt die zwingendste Anforderung von ein
Betriebssicherheit
Personalsicherheit
Operationszuverlässigkeit
Kleinere Abdrücke
Verringerte Wartungsarbeiten
Diese Schaltanlage passt sich an Iec 62271-200 an und alle Hauptbestandteile, die darin eingesetzt werden, stimmen mit den relevanten Standards überein.
Er ist entworfen, um Hochleistungsvakuumstromunterbrecher (VCB) unterzubringen, der in Übereinstimmung mit IEC62271-100 entworfen worden und geprüft worden ist.
Die Schaltanlagenplatten sind für den Zusammenbau von einzelnen &double Hauptleitungsträgersystemen für Inneninstallation passend.
Eigenschaften:
1. Die Einführung der neuen Technologie in Japan, Toshiba Co., Ltd., zum von Produkten zu entwickeln.
2. Gute Isolierungsleistung, klein, gefüllt mit Gas SF6 als Isolierungsmedium.
3. Die Zuverlässigkeit der brechenden Leistung, der Vakuumleistungsschalter für Bogenlöschung,
das Leben der Frühlingsbetätigungsvorrichtung ist lang.
4. hohe Zuverlässigkeit, der Siegelkörper und Leistung, die nicht durch die Außenwelt beeinflußt wird.
5. Safestrukturentwurf, alle Arten unabhängige Druckentriegelungseinrichtung,
welches vom internen Ausfall garantiert werden kann.
6. „Fünfverhinderungs“ Ausrüstung ist und mit mechanischer und elektrischer Verriegelung zuverlässig.
7. Die Kabinette wird durch externer Körper Isolierhauptleitungsträger angeschlossen, es ist einfach für Installation.
8. Kabelraum hat genügend Raum für Installation.
Bezugsspezifikation:
36kV/40.5kV
| S/N | Einzelteilname | Einheit | Technischer Parameter | ||
| 1 | Nennspannung | KV | 36 | 40,5 | |
| 2 | Bewertetes Isolierungsniveau | 1 minimale Netzfrequenzwiderstandsspannung | 70 (Trennstrecke: 80) | 95 (Trennstrecke: 118) | |
| Blitzantriebwiderstandsspannung | Abstand 170isolating: 195) | 185 (Trennstrecke: 215) | |||
| 3 | Nennstrom | A | 630,1250,2000,2500 | ||
| 4 | 4s Widerstandsnennstrom der kurzen Zeit | Ka | 25,31.5 | ||
| 5 | Bewerteter Stossstrom | 63,80 | |||
| 6 | Bewerteter Funktionsdruck | MPa | 0,05 | ||
| 7 | Jährliche Leckrate | % | <0> | ||
| 8 | Schutzgrad | Siegelgaskammer IP65, Leitstelle IP4X | |||
| 9 | Maß (length×width×height) | Millimeter | 600 (Minute) ×1700×2450 | ||
Datenhinweis der Klasse 12kV:
| S/N | Einzelteil | Einheit | Daten |
| 1 | Nennspannung | KV | 12 |
| 2 | Nennstrom | A | 630 1250 2000 2500 |
| 3 | Bewertete Frequenz | Hz | 50/60 |
| 4 | Nennleistung frequenecy Widerstandsspannung (1 Minute) | ||
| 5 | Phase zur Phase, Phase zur Erde | KV | 45 |
| 6 | Zwischen Freigabe | KV | 48 |
| 7 | Bewertete ligtning Antriebwiderstandsspannung | ||
| 8 | Phase zur Phase, Phase zur Erde | KV | 75 |
| 9 | Zwischen Freigabe | KV | 85 |
| 10 | Netzfrequenzwiderstandsspannung des Helfers Steuerstromkreis (1 Minute) |
V | 2000 |
| 11 | Bewerteter kurz--cricuit Abschaltstrom (Effektivwert) | Ka | 20 25 31,5 |
| 12 | Bewerteter kurz--circuti Herstellungsstrom | Ka | 63 80 100 |
| 13 | Bewerteter Widerstandsstrom der kurzen Zeit | kA/s | 25/4 31.5/4 40/4 |
| 14 | Bewerteter Stossstrom | Ka | 63 80 100 |
| 15 | Grad Schutz | Fach voll mit Gas: IP67 Lv-Fach: IP4X |
|
| 16 | Jeder Rückleitungswiderstand Phase Amin | uΩ | <250> |
| 17 | Bewerteter SF6 Gasdruck (20ºC) | Mpa | 0,045 |
| 18 | Minimaler SF6 Gasdruck (20ºC) | Mpa | 0,03 |
| 19 | Jährliche Verlustrate des Gases SF6 | % | <1> |
| 20 | Nennspannung des zusätzlichen Steuerstromkreises | V | DC 110/220 Wechselstrom 220 |
| 21 | Maße (WxDxH) | Millimeter | 500x1000x1850 |
