| wicklung: | Fassbinder 100% | Kapazität: | 6300-63000kVA |
|---|---|---|---|
| Wicklungs-Art: | Zwei-Wicklungstransformator | Hahnwechsler: | auf Last und weg von der Last |
| Markieren: | Öltransformator,Kraftübertragungstransformator |
||

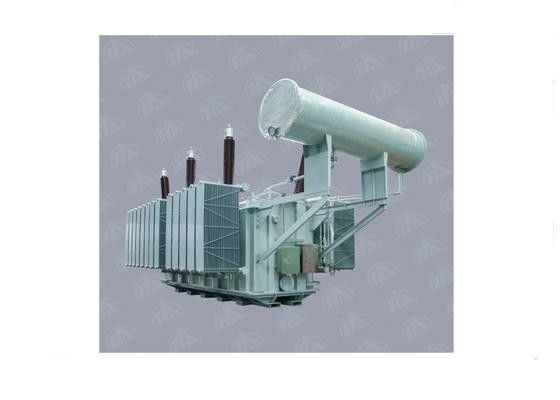

110KV - 220KV auf Lastschalter-Kraftübertragungs-Transformator
Überblick:
Der Transformator 220kV nahm die volle Faltenplatten-Behälterstruktur des Transformators 110kV an und machte seine Struktur rationaler, einfacher für Baustelleneinrichtung und Inspektion; unsere viel-jährigen Entwurfs- und Fertigungserfahrungen kombinierend, haben die Zuverlässigkeit und die Leistung des Produktes internationales hohes Niveau erreicht.
Durch ununterbrochene Verbesserung und Änderung sind unsere Produkte mit Eigenschaften des dämpfungsärmen, lärmarmen, niedrigen Teils, die hohe shortcircuit Widerstandskapazität, hochohmig und gekapselte Struktur. Die Reihenabdeckungs-TW Owicklung und drei - ändernder Transformator des Wicklungsausstromkreis-Hahns, ändernder Transformator des auf- Lastshahns und Hahn-ändernder Selbsttransformator.
S10 der Doppeltwicklungs-nichterregung der Reihe 110kV Hahn-ändernder Transformator
| Art | Spannung und Hahnstrecke | Verbindung |
Leerlaufverluste (Kilowatt) |
Lastsverlust (Kilowatt) |
Leerlaufstrom (%) |
Impendence (%) |
Maß LxWxH (Millimeter) |
|
| Hochspg | LV | |||||||
| S (F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6,3 6,6 10,5 11 |
YNd11 |
8 | 34 | 0,65 | 10,5 |
4090 x 2980 x 4750 |
| S (F) 10-8000/110 | 9,5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000/110 | 11,2 | 48,5 | 0,64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500/110 | 12,1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000/110 | 16,0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000/110 | 18,5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000/110 | 21,3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500/110 | 24,2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000/110 | 29,3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000/110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000/110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000/110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
| S (FP) 10-75000/110 | 39,2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
| S (FP) 10-80000/110 | 51,9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
| S (FP) 10-90000/110 | 53,2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
| S (FP) 10-150000/110 | 15,75 | 79,2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
| S (FP) 10-240000/110 | 13,8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 | |||
Art |
Spannung und Hahnstrecke | Verbindung | Leerlaufverluste (Kilowatt) |
Lastsverlust (Kilowatt) |
Leerlaufstrom (%) |
Impendence (%) |
Maß L xW xH (Millimeter) |
|
| Hochspg | LV | |||||||
| S (F) Z10-6300/110 | 110 115 121 132 ±8 x 1,25% |
6,3 6,6 10,5 11. |
YNd11 |
8,5 | 35 | 0,55 | 10,5 |
4940 x 3710 x 4620 |
| S (F) Z10-8000/110 | 10,5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
| S (F) Z10-10000/110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500/110 | 14,5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000/110 | 16,4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000/110 | 18,9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000/110 | 22,6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500/110 | 26,4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000/110 | 32,6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000/110 | 34,6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000/110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 | ||||
