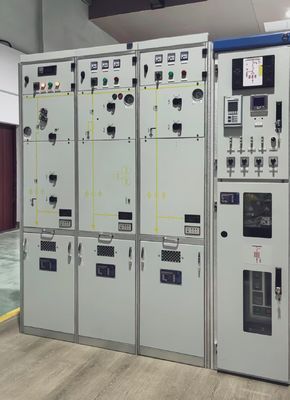

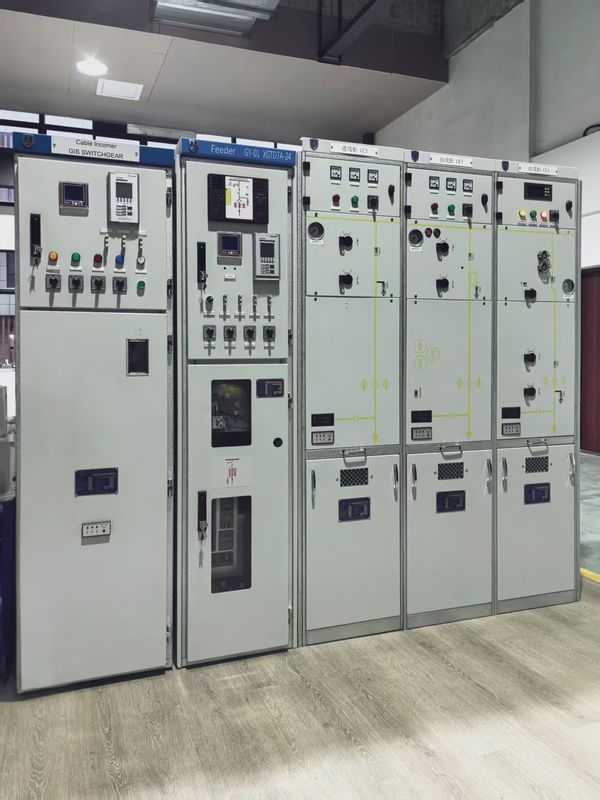

XGTD7-(12/24)40.5 Innenraum gasisolierte metallgekapselte Schaltanlage

Allgemeine Einführung

Die XGN (XGTD7)-(12/24) 40.5 Serie Innenraum gasisolierte metallgekapselte Schaltanlage (im Folgenden als "C-GIS-Schrank" bezeichnet) ist eine Schaltanlage, die einen federbetriebenen Vakuumleistungsschalter, einen elektrisch betriebenen Dreistellungs-Trennschalter / Erdungsschalter, CT/PT-Blitzableiter als Hauptkomponenten verwendet und alle HV-Leiter in dem metallgekapselten Gehäuse mit Gas als Isoliermedium vollständig abdichtet.

Das Produkt zeichnet sich durch flexible Kombinationen, hohe Sicherheit, vollständige Verriegelungslogik sowie Erweiterbarkeit, Miniaturisierung und Wartungsfreiheit aus. So wurde es häufig im Infrastrukturbau für Kraftwerke, Umspannwerke, mobile Transformatorpakete und Gebäude mit einer Nennspannung von 35 kV oder weniger eingesetzt. Insbesondere für einige schwierige Umgebungen wie große Höhen, starke Umweltverschmutzung und hohe Luftfeuchtigkeit.

Die Produktsicherstellung basiert auf der Forschung, Entwicklung, Konstruktion und Herstellung, die vom Qualitätssystem gefordert werden, und wird kontinuierlich verbessert. Daher entspricht es vollständig der neuesten Version oder der überarbeiteten Version der folgenden Normen, ist aber nicht darauf beschränkt: GB3906 3,6 ~ 40,5 kV AC metallgekapselte Schaltanlagen und Steuergeräte

GB/T 11022 Allgemeine technische Anforderungen für HV-Schaltanlagen und Steuergeräte DL/T 404 3,6 ~ 40,5 kV AC metallgekapselte Schaltanlagen und Steuergeräte

GB1984 HVAC-Leistungsschalter

GB 1985 HVAC-Trennschalter und Erdungsschalter

GB 11032 AC-Funkenstreckenloser Metalloxid-Überspannungsableiter

IEC62271-200 AC metallgekapselte Schaltanlagen und Steuergeräte mit einer Nennspannung über 1 kV, 52 kV und darunter

EN 50181 Steckbuchse für Geräte mit einer Nennspannung von 1 kV ~ 52 kV und einem Strom von 250 A ~ 2500 A

Typ und Bezeichnung

Technische Parameter
