| Max. Funktions-Spannung: | 12 KV | Bewertete Frequenz: | 50 Hz |
|---|---|---|---|
| Nennstrom: | 100A | Bewerteter Kurzschluss-Schalter--wegstrom: | KA 50 |
| Markieren: | Vakuumlasttrennschalter,Lasttrennschalter sf6 |
||

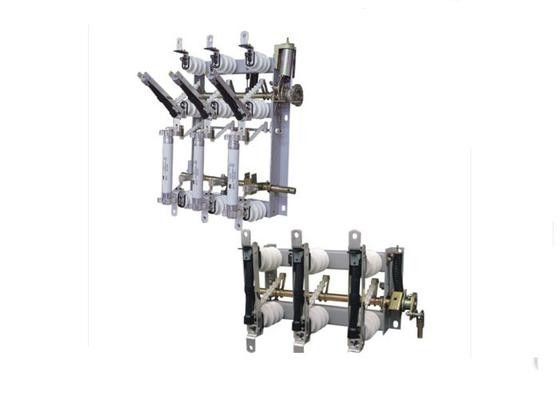

Lasts-Schalter-Sicherung kombinierter Apparat 10KV AIternative gegenwärtige Vakuum
NINGBO TIANAN (GRUPPE) CO., LTD.
Allgemein
Ist gegenwärtiger Hochspannungslastsschalter FN5-12FN5-12RDFN5-12R Reihe lndoor AIternative in alternativem gegenwärtigem Stromnetz 50Hz L0kV für gegenwärtigen und schließend Kurzschlussstrom des Bruchlasts sultable. Lastsschalter mit Sicherung kann Kurzschlussstrom für Schutz schließen und öffnen. Er wird hauptsächlich in der im Stadtzentrum gelegenen Netzverteilungsstation und in der industriellen elektrischen Ausrüstung des Dreiphasenringleitungseinheits-Stromkreises oder der Anschlussstromversorgung, für das Brechen und schließend Kurzschlussstrom verwendet.
Betriebsbedingung
1. Die Höhe übersteigt nicht 1000m.
2. Die Umgebungstemperatur: Am höchsten: +40oC, das niedrigste: - 10oC
3. Die relatire Feuchtigkeit von Luft nicht größeres 90% (um das envirenment 25oC)
4. Die Funktionssituation haben keinen Leitfähigkeitsstaub.
5. Die Funktionssituation haben kein Schadgas der Affektisolierung und zerstören Metall.
6. Die Funktionssituation ohne heftige Erschütterung und zu schlagen.
7. Die Funktionssituation haben keine explosive Gefahr und Feuer.
Technischer Parameter
| S/N | Name | Einheit | Wert | |
| 1 | Nennspannung | KV | 10 | |
| 2 | Höchste Betriebsspannung | KV | 12 | |
| 3 | Bewertete Frequenz | Hz | 50 | |
| 4 | Nennstrom | A | 400 | 630 |
| 5 | Bewerteter kurzzeitiger Widerstandsstrom (Wärmebeständigkeitsstrom) | kA/s | 12.5/4 | 20/2 |
| 6 | Bewerteter Stossstrom (dynamischer Strom) | Ka | 31,5 | 50 |
| 7 | Bewerteter Regelabschaltstrom | A | 400 | 630 |
| 8 | Bewerteter aktiver Lastsabschaltstrom | A | 400 | 630 |
| 9 | 5% bewerteter aktiver Lastsabschaltstrom | A | 20 | 31,5 |
| 10 | Aufladungsabschaltstrom des bewerteten Kabels | A | 10 | |
| 11 | Bewerteter Kurzschluss, der Strom macht | Leerlaufstrom 1250kVA des Transformators | ||
| 12 | Lastsstromabschaltungszeiten | Ka | 31,5 | 50 |
| 13 | Bewerteter Nullasttransformatorabschaltstrom | Last/Zeiten |
100%/20 60%/35 |
30%/75 5%/80 |
| 14 | Widerstandsspannung der Netzfrequenz 1min (r.m.s) zur Erde, zwischen Phasen/zur Trennstrecke | KV | 42/48 | |
| 15 |
Energiewiderstandsspannung Trennstrecke |
KV | 53 | |
| 16 | Blitzantriebwiderstandsspannung (Spitze) zur Erde, zwischen Phasen/Trennstrecke | KV | 75/85 | |
| 17 | Öffnung-schließend Operationsdrehmoment (Kraft) | N·m | 90(180) | 100(200) |
