Maximaler Nennstrom der Sicherung: | 200A | Struktur: | Sicherung und Lastsschalter werden verbunden |
---|---|---|---|
Nein von Polen: | drei | Typ: | Handbetrieb/Bewegungsoperation |
Markieren: | Hochspannungslastsschalter,Vakuumlasttrennschalter |

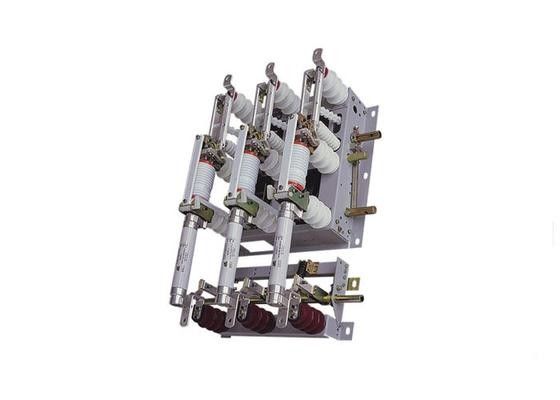

Innen-Wechselstrom-Vakuumlasts-Schalter Hochspg-12KV - Sicherungs-Kombinations-Apparat
Überblick
FN16A-12RD/200-31.5 Art Kombinationseinheiten innerhalb FN16A-12 im Verbindung mit einer Hochspannungslastsschalterstrombegrenzenden sicherung zusammen die Innenhochspannungsschaltanlage, das obere Ende der Sicherung wird an der unteren Klammer des Vakuumunterbrechers, das unterere Ende wird geregelt zum Sitz befestigt, indem man mit dem Isolator, der unteren Klammer in Verbindung tritt, die zusammen Schalter und Sicherung erdet. Erdung des Schalters und des Trennschalters mit mechanischer Verriegelung. Sie kann Lastsstrom brechen, Strom überbelasten und Strom kurzschließen.
Technische Parameter: Lastsschalter - Sicherungskombinationen
Nein. | Einzelteil | Einheit | Parameter |
1 | Nennspannung | KV | 12 |
2 | Bewertete Frequenz | Hz | 50 |
3 | Maximale Nennstromsicherung | A | 200 |
4 | Bewerteter Übergangsstrom | A | 3150 |
5 | Schmelzende Rohrtriggeröffnungszeit des Schalters | Frau | 31 (0 + 5) |
6 | Bewerteter Kurzschlussabschaltstrom (erwarteter Wert) | Ka | 31,5 |
7 | Bewerteter Kurzschlussstrom (zukünftige Spitze) | Ka | 80 |
8 | 1 minimale Netzfrequenzwiderstandsspannung (Effektivwert) zu reiben, Zwischenphase, Vakuumbruch/Isolierungsbruch |
KV | 42/48 |
9 | Blitzantriebwiderstandsspannung (Spitze) zu Boden, Zwischenphase, Vakuumbruch/Isolierungsbruch |
KV | 75/85 |
10 | Auffallende Ertragenergie des Sicherungseinsatzes | J | 2 | 5 |
11 | Nettogewicht | Kilogramm | 75 |
12 | Maße | Millimeter | 720 x 490 x 4065 |
13 | Paketmaß | Millimeter |
1115 x 900 x 520 |
Art | Nennspannung (KV) | Sicherungsnennstrom (Ka) | Bewerteter Abschaltstrom (Ka) | Schmelzen Sie den Nennstrom (A) |
SDLAJ.XRNT | 12 |
40 | 31,5, 40,50 | 6,3, 10,16,20,25,31.5, 40 |
SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
SKLAJ.XRNT | 125 | 125 | ||
Deutsche Firma SBA | 12 | 200 | 40 | 160, 200 |
