Produktdetails:
Zahlung und Versand AGB:
|
| Nennspannung: | 40.5kV | Nennstrom: | 630A |
|---|---|---|---|
| Sicherungs-Nennstrom: | 100A | Erdungsschalter machend currrent: | 31.5kA |
| Markieren: | Hochspannungslastsschalter,Vakuumlasttrennschalter |
||

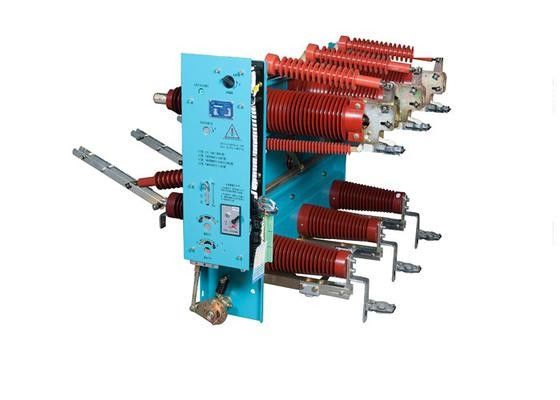

Innenhochspannungsvakuumlasts-Unterbrecher-Schalter, Lasts-Schalter - Sicherungs-Kombinationen
Allgemein
FT16-40.5, FT16-40.5R wird im Stromnetz mit Wechselstrom 50HZ, Nennspannung von 35Kv.It kann angewendet werden angewendet, wenn man den Lastsstrom bricht, Strom überbelasten und Strom kurzschließen. Das Produkt ist das Hauptelement Innen-gekapselter Schaltanlage Wechselstroms HXGT16-40.5 und Kabelniederlassung ist im Freien box.HXGT16 Hochspg-DFT16-40.5 besonders für Nebenstelle des Vertrages 35KV, Sekundärverteilungsnebenstelle des kleinen Maßstabs bestimmt. Es ist besonders die beste Wahl des WindkraftanlageGeneratorsystems und Kraftübertragung gri Ausrüstung zur Steuerung und zum Schutz des Transformators terminal.DTW ist eine Durchfahrtsstation für Kraftübertragungskabel, benutzt für Kabelleitungssteuerung, -kontakt, -hahn, -niederlassung oder -umwandlung im Freien.
Parameter
| S/N | Einzelteil | Einheit | Daten | |||||
| 1 | Nennspannung | KV | 40,5 | |||||
| 2 | Bewertete Frequenz | Hz | 50 | |||||
| 3 | Nennstrom | A | 630 | |||||
| 4 | Sicherungs-Nennstrom | A | 100 | |||||
| 5 | Bewerteter kurzzeitiger Widerstands-Strom | KA | 20 | |||||
| 6 |
Bewerteter Kurzschluss, der Strom macht |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | Bewerteter Stossstrom | KA | 50 | |||||
| 9 | Abschaltstrom der bewerteten Last | A | 630 | |||||
| 10 | Bewerteter Übergangs(übernehmen Sie), Abschaltstrom (mit Sicherungen 100A) | A | 2000 | |||||
| 11 | Erdungsschalter, der Strom macht | KA | 31,5 | |||||
| 12 | Hauptwiderstand des stromkreises FT16-40.5 | uΩ | ≤200 | |||||
| 13 | FT16-40.5R Hauptstromkreiswiderstand (nicht einschließlich Sicherungseinsatzwiderstand) | uΩ | ≤400 | |||||
| 14 | Öffnungszeit | Frau | 60-70 | |||||
| 15 | Bewerteter Abschaltstrom der Sicherung | KA | 31,5 | |||||
| 16 | Bewertetes Isolierungsniveau | Energie 1min Frequenzwiderstand Spannung |
Phase, zum des Phase-zubodens in Phasen einzuteilen | KV | 95 | |||
| Bruch/Isolierung Bruch | 95/118 | |||||||
| Blitzantrieb Widerstandsspannung (Höchstwert) |
Phase, zum des Phase-zubodens in Phasen einzuteilen | 185 | ||||||
| Bruch/Isolierung Bruch | 185/215 | |||||||
| 17 | Mechanische Lebensdauer | Lastsschalter | Zeit | 10000 | ||||
| Trenner | 2000 | |||||||
| Erdungsschalter | 2000 | |||||||
| 18 | Maße | HXGT16 | Breite | Millimeter | 1200,2000 | |||
| Tiefe | 1600 | |||||||
| Höhe | 1900,2000 | |||||||
| DTW | Breite | 1800 | ||||||
| Tiefe | 2300 | |||||||
| Höhe | 2100 | |||||||
