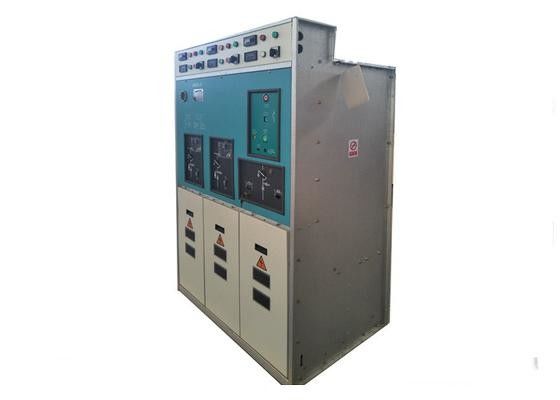

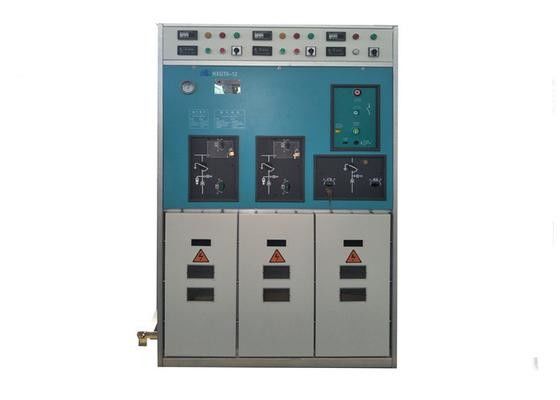

Innengas der Ringleitungs-Einheits-12KV - Isoliermetall - beiliegende Schaltanlage
Überblick
Die Schaltanlage ist eine Art zusammengesetzter Apparat, der alle Hauptstromkreise in einer Metalleinschließung versiegelt und nimmt Gas SF6 als Bogenauslöschungs- und -isolierungsmedium. Es ist für Ringnetzstromversorgung passend und Doppeltes strahlt Stromversorgung im Stromversorgungsnetz 10kV Millivolt aus. Es wird auch in der Terminalstromversorgung verwendet. Wegen des Gebrauches von Ringnetzstromversorgung erhöht die Zuverlässigkeit der Stromversorgung, es wird verwendet besonders in den Mineralanlagen, Wohnsitzbereich, Schulen, Parks, und so weiter für Netzverteilung und die Kontrolle. Darüber hinaus wegen seiner bequemen Verbindung und Installation, Bändchen, wird es auch in der Nebenstelle als Hochspannungsausrüstung auf Primärseite verwendet.
Struktur und Prinzip
RMU besteht im Allgemeinen aus drei Fächern. (Gegebenenfalls, kann es auch gemacht werden, um ein Fach, zwei Fächer, drei Fächer oder mehr zu haben, und es kann durch die Expansionssammelschiene auch kombiniert werden). Grundelemente sind in einer beiliegenden Einschließung, die durch Edelstahlplatte mit einer Stärke von 3mm geschweißt wird. Innerhalb der Einschließung gibt es Gas SF6 mit einem Druck von 0.04Mpa, das als das Medium für die Bogen-Auslöschung und Isolierung verwendet wird. Der Gasdruck innerhalb der Einschließung voll mit Gas wird durch Manometer überwacht. Abgesehen von der Einschließung voll mit Gas werden andere Teile der Einschließung für die Installation und die Festlegung Einschließung der voll mit Gas benutzt. Jene Komponenten, die nicht innerhalb der Einschließung voll mit Gas sind, sind innerhalb dieses Kabinetts errichtet oder installiert. Dieses Teil des Kabinetts wird durch die Stahlplatte des hochwertigen Zinks gemacht, die mit Aluminium beschichtet wird, das durch digital-kontrollierte Blechverarbeitungsausrüstung verbogen wird und durch hochfeste Bolzen und Nüsse angeschlossen. Die Tür des Kabinetts wird durch hochwertiges verbogen und beendet durch Plastikspray oder flinke Beschichtung gemacht.
1. RMU besteht Gasbehälter, Mechanismusfach, Kabelfach, Instrumentfach, Expansionssammelschiene, und so weiter. An der Rückseite des Gasbehälters, gibt es ein explosionssicheres Gerät (gezeigt nicht im Bild). Wenn der interne Bogendruck zu groß ist, wird das Hochdruckgas innerhalb des Behälters von der Rückseite des Kabinetts durch das explosionssichere Gerät freigegeben, das vermeidet, Schaden die Betreiber anzutun.
2. Die Struktur des Lastsschalters ist Bogenrutschart, mit starker Fähigkeit der Bogenauslöschung.
3. Der Sicherungs- und Lastsschalterraum bilden die Schutzschaltung des Transformators. Die Hochspg-strombegrenzende Sicherung ist in die isolierende Einschließung des Epoxidharzcastings installiert. Wenn die Sicherung ausbrennt, knallt der Schlagbolzen oben und der Lastsschalter öffnet sich.
4. ist Mechanismusfach auf der Front des RMU. In jedem Funktionsstromkreis alle werden Last und Leistungsschalter mit manuellem (oder Motor) Aufladungsfrühlingskontrollmechanismus ausgerüstet, und Dreiwegtrenner- und Erdschalter werden mit manuellem Aufladungsfrühlingskontrollmechanismus ausgerüstet. Es gibt Schalterzustandsindikator. Dreiwegtrenner- und Erdschalteroperationsmechanismus werden mit Vorhängeschloß gepasst, das benutzt werden kann, um misoperation des nicht autorisierten Personals zu verhindern, wenn die Ausrüstung nicht in Kraft ist. Es gibt „Verriegelungsgerät des Schutzes fünf“ in der Operation der Lastsschalter-erdeschalter-dtür des Kabelraumes, Stromkreisunterbrecher-dreipositions-Trenner-dtür des Kabelraumes.
Einzelteil | Einheit | Parameter | |||
Nennspannung | KV | 12,24 | |||
Bewerteter Sammelschienestrom | A | 630,1250 | |||
Nennstrom | A | 630 | |||
Bewertete Frequenz 1min | Hz | 50/60 | |||
Bewerteter kurzzeitiger Widerstandsstrom | KA | 20/4,25/2 | |||
Bewerteter Stossstrom | KA | 50,63 | |||
Bewerteter Kurzschluss, der Strom macht | KA | 50,63 | |||
Nennstrom der Lastsschaltanlage mit Sicherungsdraht | A | 100 | |||
Bewerteter Kurzschlussabschaltstrom
|
Sicherung | KA | 31,5 | ||
Leistungsschalter | KA | 20,25 | |||
Energie 1min Frequenzwiderstand Spannung |
(Phase, zum des Phase-zubodens/des Abgrundes in Phasen einzuteilen)
|
KV | 42/48,65/79 | ||
Blitzantrieb Widerstandsspannung (Höchstwert) |
(Phase, zum des Phase-zubodens) (Phase in Phasen einzuteilen, zum des Phase-zubodens in Phasen einzuteilen | KV | 75/85,125/145 | ||
Stromkreiswiderstand | Lastsschaltanlage | μΩ | 130 | ||
Zusammengesetztes Apparatekabinett (Sicherungswiderstand nicht einschließen) | μΩ | 250 | |||
Leistungsschalterkabinett SF6 | μΩ | 140 | |||
Bewerteter SF6 Gasdruck (20ºC Manometerdruck) |
Mpa | 0,04 | |||
Leckrate Jahrbuch des Gases SF6 | ≤0.2% | ||||
Schutzgrad (Gas gefüllte Einschließung) | IP67 |
