Hochspg-Porzellan-Pfosten-Art im Freien Vakuumleistungsschalter gefüllt mit SF6

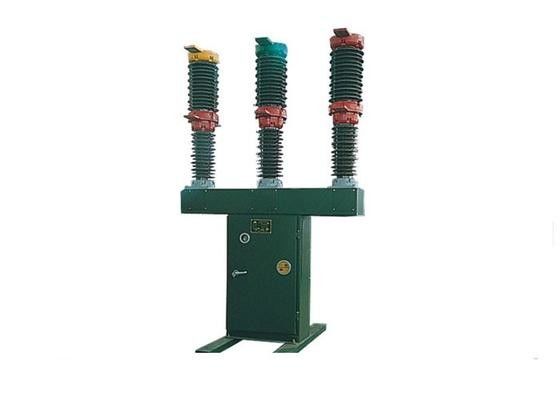

Großes Bild : Hochspg-Porzellan-Pfosten-Art im Freien Vakuumleistungsschalter gefüllt mit SF6

Produktdetails:

Herkunftsort:	China
Markenname:	Tianan Electric
Zertifizierung:	VDE ISO9001-2000 CE
Modellnummer:	ZW30-40.5/2000-31.5

Zahlung und Versand AGB:

Min Bestellmenge:	1 EINHEIT
Preis:	Pending
Verpackung Informationen:	Holzetui
Lieferzeit:	35 Arbeitstage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Versorgungsmaterial-Fähigkeit:	1000 PCS/Year

Kontakt

Ausführliche Produkt-Beschreibung

Höhenstand:

bis zu 3000 m über dem Meeresspiegel

Nennstrom:

2000A

Nennwerte kurze Zeit Dauerzeit:

Nennspannung:

40.5kV

Hervorheben:

Indoor-Vakuum-Leistungsschalter

Hochspannungsvakuumleistungsschalter

Außen-HV-Porzellan-Stanchion-Vakuum-Schaltkreislaufschalter mit SF6

Übersicht

Der Vakuumschalter ZW30-40.5/2000-31.5 für den Außenbereich (nachstehend "ZW30-40.5" genannt) kann in der Stromversorgung mit einer Nennspannung von 40,5 KV eingesetzt werden.Nennstrom 2000A und dreiphasiger Wechselstrom 50Hz zum Schutz der Anlagen in Industrie- und Bergbauunternehmen, Kraftwerke und Umspannwerke, die als Verbindungsschalter an häufig betriebenen Arbeitsplätzen eingesetzt werden können.
Dieses Produkt entspricht den Normen des GB1984-89 AC HV-Schaltkreislaufschlussers, des IEC56 HV AC-Schaltkreislaufschlussers und des JB3385-1996 3.6-40.5KV Indoor AC HV Vakuum-Schaltkreislaufschlussers.

Parameter

- Nein. Ich weiß nicht.	Name			Einheit	Wert
1	Nennspannung			KV	40.5
2	Nennbelastung	1min Leistungsfrequenz Widerstandsspannung	Trockenprüfung (Fracture, Phase-zu-Phase, bis zur Erdung)		95*
			Nassversuch (an Erde, äußere Isolierung)		80*
		Blitzimpulse widerstehen Spannung (Peak)			185*
3	Nennstrom			Eine	2000
4	Nennkurzschlussstrom			kA	31.5
5	Nennwert kurzzeitiger Strom (Peak)				80
6	Nennbetriebsfolge			0-0.3sCO-180s-CO
7	Nennstrom für Phasenabbrüche			kA	8
8	Nennstrom der einzelnen Kondensatorbank			Eine	630
9	Nenndauer des Kurzschlusses			s	4
10	Nennzeit für Kurzschlussbrüche			Zeit	20
11	Bogenzeit			m	< 20
12	Gesamtbrechzeit			m	≤ 85
13	Mechanische Ausdauer (CO)			Zeit	10000
14	Nenndruck bei Gasladung	Befüllung mit SF6, wenn eine Vakuumbogenlöschkammer TD-40.5W/2000-31.5 ((K) verwendet wird		MPa	0.02 ((20°C)
		Befüllung mit trockener Luft oder reinem Stickstoff bei Verwendung einer Vakuumbogenlöschkammer TD-40.5W/2000-31.5 ((K))
15	jährliche Gasleckage			In %	≤ 1
16	Vakuumgrad der Vakuumbogenkammer	Frisch aus der Fabrik		- Ich weiß.	≤ 1,33X10^-3
		Lagerzeit 20 Jahre			< 6,6X10^-2

Hochspg-Porzellan-Pfosten-Art im Freien Vakuumleistungsschalter gefüllt mit SF6 0
