12/24 kV Außenring Hauptgerät Kabelzweigbox mit Edelstahlschalen und 630A Nennstrom

12/24kV Outdoor Ring Main Unit Cable Branch Box with Stainless Steel Shell and 630A Rated Current
12/24kV Outdoor Ring Main Unit Cable Branch Box with Stainless Steel Shell and 630A Rated Current 12/24kV Outdoor Ring Main Unit Cable Branch Box with Stainless Steel Shell and 630A Rated Current

Großes Bild :  12/24 kV Außenring Hauptgerät Kabelzweigbox mit Edelstahlschalen und 630A Nennstrom

Produktdetails:
Herkunftsort: China
Markenname: TIANAN ELECTRIC
Zertifizierung: ISO9001:2000
Modellnummer: DFT6-12
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Pending
Verpackung Informationen: Holzkiste
Lieferzeit: 40 Arbeitstage/Satz
Zahlungsbedingungen: L/C,T/T,D/P,D/A
Versorgungsmaterial-Fähigkeit: 2000sets pro Jahr
Kontakt
Ausführliche Produkt-Beschreibung
Nennspannung: 12/24KV Nennstrom: 630A
Schalenmaterial: Edelstahl Höhe: ≤ 1000m
Nennfrequenz: 50Hz Preis: To be pending
Hervorheben:

verpackte Transformatornebenstelle

,

Netzverteilungs-Nebenstelle

Ring-Haupteinheit-Kabelabzweigkasten, 12/24-kV-Stromzählerkasten für den Außenbereich
12/24-kV-Außenring-Haupteinheit-Kabelabzweigkasten – Verteiler-Messkasten
Produktübersicht | Kabelabzweigkasten der Serie DFT6-12/24

DerKabelabzweigkasten der Serie DFT6-12/24ist eine neue Generation von Outdoor-Stromversorgungsgeräten für12-kV- und 24-kV-Stromkabelsysteme. Es wurde entwickelt fürStromabnahme und -verteilung, bietet zuverlässige Kabelverbindungs-, Verzweigungs- und Übertragungsfunktionen in Außenumgebungen.

Mit kompakter Bauweise und ästhetisch ansprechendem GehäuseKabelabzweigkasten der Ringhaupteinheit (RMU).eignet sich besonders für Standorte mitbegrenzter InstallationsbereichUndhohe Umweltanforderungen, einschließlich:

  • Straßen der Stadt
  • Wohngebiete
  • Hochhäuser
  • Flughäfen
  • Kais/Häfen
Schlüsselanwendungen

Die DFT6-12/24-Serie wird verwendet für:

  • Verbinden
  • Rangieren / Abzweigen
  • Fortsetzung des Kabelstromkreises
  • Kabelstromkreise im Freien verlegen

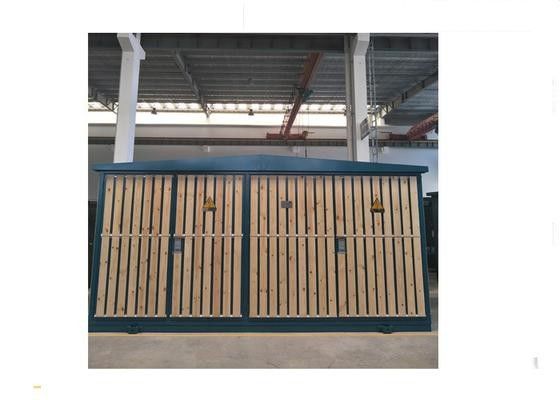

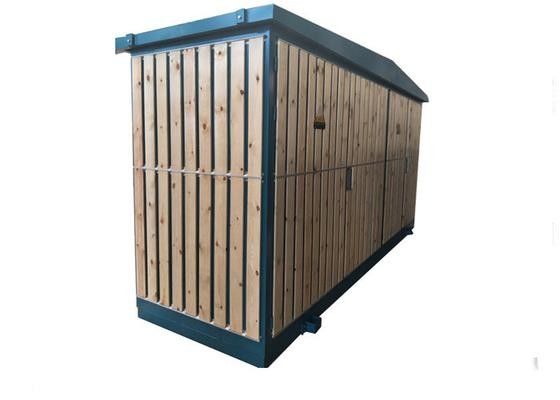

Optional: Holzbrett im Koffergehäuse – auf Kundenwunsch erhältlich.
Servicebedingungen (normale Betriebsumgebung)

DasAußenverteiler-Messkastenist für den zuverlässigen Betrieb unter folgenden Bedingungen ausgelegt:

Parameter Wert
Höhe ≤ 1000m über dem Meeresspiegel
Umgebungstemperatur -25°C ~ +40°C
Windgeschwindigkeit ≤ 34 m/s
Regelmäßige starke Vibration NEIN
Hauptmerkmale – Serie DFT6-12/24
  • Einfache und zuverlässige Verbindung- einfache Installation
  • Vollständig isolierte und vollständig versiegelte Struktur- wartungsfrei, staubdicht und wasserdicht
  • Geringe Anfangsinvestition- spart Schaltanlagen- und Kabelkosten
  • Geringer Platzbedarf- Einfache Integration in die Umgebung
Wichtigste technische Parameter – FN26-12/24 SF6-Lastschalter
Parameter Einheit 12-kV-Wert 24-kV-Wert
Nennspannung kV 12 24
Nennstrom A 630 630
Bewerteter Kurzzeitstrom kA/s 25/2 25/2
Bewerteter Spitzenstrom kA 63 63
Bewerteter Kurzzeitstrom kA/s 50/2 63/2
1 Minute Spannungsfestigkeit kV 42 65
Blitzstoßfestigkeit kV 75 125
Mechanische Ausdauer mal 10.000 10.000
SF6-Gasdruck (20 °C Überdruck) MPa 0,04 0,04
Leckrate/Jahr - ≤1 % ≤1 %
Wichtigste technische Parameter – Kabelanschluss
Parameter Einheit 12-kV-Wert 24-kV-Wert
Nennspannung kV 12 24
Nennstrom A ≤630 ≤630
Anwendbarer Kabelquerschnitt mm² 25 - 400 35 - 400
Verbindungspunktwiderstand µΩ 40 45
Teilentladung PC/kV ≤10 / 13 ≤10 / 21,5
Bewertete thermische Stabilitätsspannung kA/s 20/3 25/2
Dynamische Nennspannung kA 50 63
1 Minute Spannungsfestigkeit kV 42 65
Blitzstoßfestigkeit kV 75 125
Häufig verwendete leitende Kabelquerschnittsflächen (mm²)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400 und andere nach Bedarf.
