Innenkörper - Handkarre des Schließungs-Hochspannungsvakuumleistungsschalter-40.5kv - Art

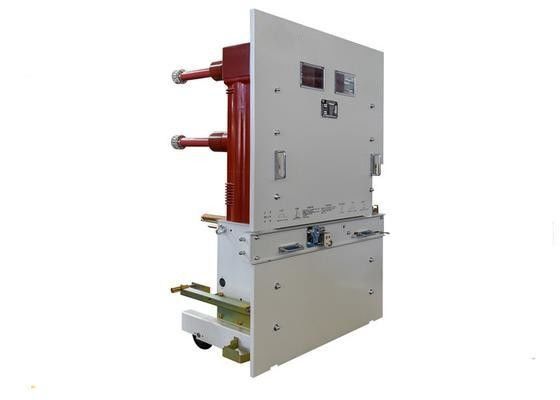

Großes Bild : Innenkörper - Handkarre des Schließungs-Hochspannungsvakuumleistungsschalter-40.5kv - Art

Produktdetails:

Herkunftsort:	China
Markenname:	Tianan Electric
Zertifizierung:	GB1984、GB/T11022、DL/T403 and IEC62271
Modellnummer:	VT19-40.5EP

Zahlung und Versand AGB:

Min Bestellmenge:	1 EINHEIT
Preis:	Pending
Verpackung Informationen:	HOLZKISTEN
Lieferzeit:	35 Arbeitstage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	2000pcs/Jahr

Kontakt

Ausführliche Produkt-Beschreibung

Nennspannung:

40.5kV

Höhenstand:

≤2000m

Nennstrom:

630 A, 1250 A, 1600 A, 2000 A, 2500 A

Festverschluss

Hervorheben:

Hochspannungsvakuumleistungsschalter

Hochspg-Leistungsschalter

40.5kv Handkarren-Typ Hochspannungs-AC-Schaltkreislaufschalter für Innenräume mit Festverschluss

NINGBO TIANAN (GROUP) CO., LTD.

Übersicht

Der Vakuumschalter für Innenräume des Typs VT19-40.5EP ist ein Schaltgerät für Innenräume, das für ein dreiphasiges 50Hz,35KV-Stromnetz verwendet wird. in der Elektrifizierung von Industrie- und Bergbauunternehmen Durch seine besondere Überlegenheit eignet er sich auch für Anlässe, bei denen häufiger Betrieb mit Nennbetriebsspannung oder wiederholter Unterbrechung von Kurzschlussstrom erforderlich ist.Es hat eine zuverlässige Verriegelungsfunktion, und dient nicht nur als Handkarren-Einheit, sondern auch als feste Einheit.

Betriebszustand

1.Umgebungstemperatur: -40°C bis +40°C.

2- Größe:≤ 20- Das sind 100 Meter.

3Erdbebenintensität: unterhalb der Stufe 8.

Luftfeuchtigkeit

Tagesdurchschnitt

relative Luftfeuchtigkeit

≤ 95%

Tagesdurchschnitt

Dampfdruck

≤ 2,2 × 10^-3MPa

Monatlicher Durchschnitt

relative Luftfeuchtigkeit

≤ 90%

Monatlicher Durchschnitt

Dampfdruck

≤ 1,8 × 10^-3MPa

5. Kein Feuer, kein Wasser, keine Explosion, keine schmutzige, chemische Korrosion und keine heftigen Vibrationen.

6.Umweltfeuchtigkeit: monatliche durchschnittliche relative Luftfeuchtigkeit ≤ 90%, tägliche durchschnittliche relative Luftfeuchtigkeit ≤ 95%.

7.Kunden haben andere spezielle Anforderungen, können um vorzulegen, unsere Firma kann am meisten zufrieden zu bieten.

Technische Parameter

Nennspannung	40.5 kV
Nennfrequenz	50 Hz
Nennlichtimpuls, Spannung (zwischen Phasen, Phasen bis zur Erde) / isolierte Brüche	185
Nennleistung 1min Spannung widerstehen ((zwischen Phasen, Phase zur Erde) /isolierter Bruch	95
Nennbetriebsfolge	O-0.3s-CO-180s-CO
Nennstrom (A)	630,1250	1250 bis 3150	1250 bis 3150	3150,4000

Mechanische Eigenschaften Parameter des CB

Name		Einheit	Daten
Freigabe zwischen geöffneten Kontakten		mm	18 ± 1
Überreisen			6 ± 1
Nicht synchrone Dreiphasenöffnung und -schließung		m	≤ 2
Absprungzeit des Schließkontakts		m	≤ 3
Kontaktdruck des Schließkontakts	Eröffnung	N	20KA, 25KA.31.5KA
	Schließung		2000±200 2700±200 3100±200
Durchschnittliche Öffnungsgeschwindigkeit		m/s	1.4 bis 1.8
Durchschnittliche Schließgeschwindigkeit.			0.5 bis 0.9
