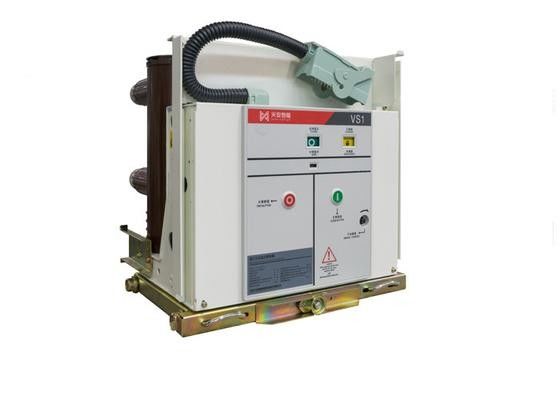

12KV VS1 Vakuum-Schaltkreislaufbrecher für HV-Schaltanlagen
Allgemeine
VS1-12-Serie Indoor AC HV VakuumSchaltkreisbrecherist ein HV-Schaltgerät für Innenräume mit drei Wechselstrom-Schaltgeräten von 50 Hz und einer Nennspannung von 12 kV. Der Leistungsschalter kann häufig betrieben werden und hat eine mehrfache Brech- und Schnellschließfähigkeit,mit einer zuverlässigen VerriegelungsfunktionDas Gerät ist eine Front- und Rückseiteinheit, die nicht nur als feste Installationseinheit, sondern auch als Handkarren-Einheit mit Basisplattenkarren ausgestattet ist.
1Viel technischer Fortschritt.
a. Es verwendet das neueste Effekt-Vakuum-Bogenprinzip, hat eine starke Bruchfähigkeit, kleines Volumenverschluss zur Zeit.
b. Extrem hohe elektrische Ausdauer, die Nennstromzeit kann 20000-mal erreicht werden, die Kurzschlusszeit beträgt 50-mal (40kV ist 30-mal, 50kA ist 20-mal).
c. Die Vakuumbogenlöschkammer und der Bedienmechanismus sind vorne und hinten angeordnet, wodurch Energieverbrauch und Lärm reduziert und der Betrieb viel zuverlässiger ist.
d. Kompaktes Bauwerk und kleines Volumen.
2Ausgezeichnete Betriebssicherheit
a. Jedes Detail berücksichtigt während der Konzeption den vollständigen inländischen Zustand und die Anforderungen der Normen.
b. Jeder Antriebsscheibenbauteil besteht hauptsächlich aus hoch verschleißbeständigem Material und ist mit feiner Schmierung bemalt. Er kann lange Zeit ohne zusätzliche Schmierung und Einstellung betrieben werden.
c. Zuverlässige Verriegelungsfunktion, um verschiedene Arten von Fehlbetrieb effektiv zu verhindern, ist viel mehr Sicherheit für den Körper.
3. Vorrangige Wirtschaftlichkeit beim Kauf
a. Die erworbene Ausrüstung hat ein hohes Leistungskostenverhältnis.
b. Die extrem geringen Wartungskosten senken die Betriebskosten erheblich.
c. Eine ausgezeichnete gemeinsame Leistung verringert die Designschwierigkeit des Projekts.
d. Stetige Technologie ohne Umweltverschmutzung.
4.Parameter
|
- Nein. Ich weiß nicht.
|
Artikel 1
|
Einheit
|
Parameter
|
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennwert Kurzzeit (1min) Leistungsfrequenz Widerstandsspannung |
42/48 (offene Lücke) |
| 3 |
Nennlichtimpuls Widerstandsspannung (Peak) |
75/85 (offene Lücke) |
| 4 |
Nennfrequenz |
Hz |
50 |
| 5 |
Nennstrom |
Eine |
630
1250 |
630 1250
1600 bis 2000
2500 3150
|
1250 1600
2000 2500
3150
|
3150
4000
|
| 6 |
Nennstrom für Kurzschlussbrüche |
kA |
20/25 |
31.5 |
40 |
50 |
| 7 |
Nennwert Kurzzeit-Widerstandsstrom |
20/25 |
31.5 |
40 |
50 |
| 8 |
Nenndauer des Kurzschlusses |
s |
4 |
| 9 |
Nennspitzen-Widerstandsstrom |
kA |
50/63 |
80 |
100 |
125 |
| 10 |
Nennstrom für Kurzschlüsse |
50/63 |
80 |
100 |
125 |
| 11 |
Sekundärschaltkreis Leistungsfrequenz Widerstandsstrom (1min) |
V |
2000 |
| 12 |
Nennstrom für den einzelnen/Zurück-Zurück-Kondensator |
Eine |
630/400 (40kA ist 800/400) |
| 13 |
Ratifizierte Kondensatorbank, die einen auffälligen Fluss erzeugt |
kA |
12.5 (Frequenz nicht mehr als 1000 Hz) |
| 14 |
Öffnungszeit ((Nennspannung) |
m |
20 ¢50 |
| 15 |
Schließzeit (Nennspannung) |
35 ¢ 70 |
| 16 |
Mechanisches Leben |
Zeiten
|
20000 |
10000 |
| 18 |
Nennbrechzeiten bei Kurzschlussstrom |
50 |
30 |
20 |
| 19 |
Zentrumsabstand zwischen den Phasen |
mm |
150, 210, 275 |
