50Hz-Frequenzspannungsschalter mit ultra-niedrigem Schaltwiderstand

Beschreibung des Produkts:

Der ZW32-Typ-Hochspannungsvakuum-Schaltkreislaufschalter für den Außenbereich ist ein Outdoor-Hochspannungsschalter mit einer Nennspannung von 12/24 kV und einem dreiphasigen Wechselstrom von 50 Hz.Es wird hauptsächlich für die Brechung und Schließung von Laststrom und Kurzschlussstrom von Stromnetzen verwendet, und eignet sich für den Schutz und die Steuerung in Umspannwerken, Industrie- und Bergbauunternehmen sowie in städtischen und ländlichen Verteilnetzen.Es eignet sich besonders für häufige Betriebsstellen und Stadt- und Landverteilungsautomatisierung.

Technische Parameter:

Produktstruktur:

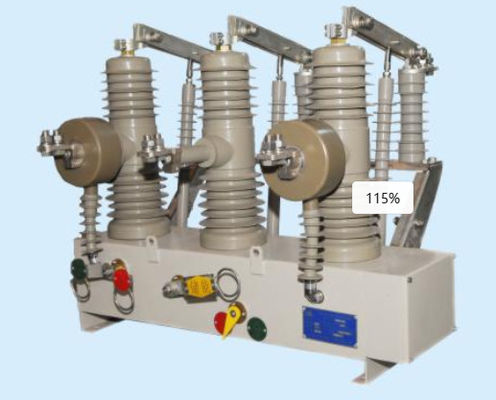

Der Schaltkreislaufbrecher ZW32 besteht hauptsächlich aus einem fest versiegelten integrierten Pol, einem Stromtransformator, einem federbetriebenen Mechanismus und einer Basis.Der Bewegungsmechanismus der Feder und der Stab sind an der Basis befestigt, und die Dichtungsstruktur zwischen integrierter Dichtungsmasse, Stromtransformator und Federbetriebsmechanismus ist für Außenbereiche geeignet.eine einfache und klare Struktur, einfach zu installieren und die Anforderungen an die Öffnungsdistanz der Lichtbogenlöschkammer und die Überfahrt ohne Einstellung während der Installation erfüllen.Diese Art von Schaltbetrieb behält auch Hilfsschalterkontakte, die den unterschiedlichen Bedürfnissen der Nutzer vollständig gerecht werden können.

1. Polarpfeiler 2. Stromtransformator 3. Institutionelle Box 4. Frühling betrieben Mechanismus 5. Terminalbox

Produktkontrolle und Wartung:

1 Aufgrund seiner speziellen Konstruktion kann der Schaltkreislauf auf dieser Säule eine langfristige wartungsfreie Nutzung für die Benutzer gewährleisten.Es wird empfohlen, dass die Benutzer alle drei Jahre oder so eine Leistungsfrequenz-Spannungsprüfung durchführen., und regelmäßig die Isolationsteile des Leistungsschalters entsprechend der lokalen Umweltbelastung reinigen.
2 Es ist den Nutzern nicht gestattet, elektrische Bauteile, die nicht mit den ursprünglichen Modellspezifikationen übereinstimmen, nach Belieben zu ersetzen oder zu verwenden.
3 Die Bediener sollten Kenntnisse über die Leistung, Installation, Einstellung und Wartung des Mechanismus haben und alle während des Betriebs auftretenden Probleme aufzeichnen.und erforderlichenfalls dem Hersteller mitteilen.
