Beschreibung des Produkts:
Der Hochspannungsabschalter besteht aus mehreren Schlüsselkomponenten, darunter Isolatoren, Kontakte, Bedienmechanismus und eine Stützstruktur.Die Isolatoren bestehen aus hochwertigen Materialien und haben eine Schleichweite von 16 mm/kVDie Anschlüsse sind aus Kupfer oder Kupferlegierung hergestellt und sind für eine hohe Leitfähigkeit und einen geringen Widerstand ausgelegt.Der Bedienmechanismus ist einfach zu bedienen und bietet eine zuverlässige SchaltleistungDie Stützkonstruktion besteht aus Stahl und bietet hervorragende Stabilität und Langlebigkeit.
Der Hochspannungsabschalter hat eine mechanische Lebensdauer von 2000 mal für CB und Erdungsschalter.Es kann in einer Höhe von bis zu 1000 Metern und in einem Umgebungstemperaturbereich von -25 ~ 40 °C arbeitenDer Schalter hat eine Nennspannung von 126 KV und ist für den Einsatz in Hochspannungssystemen geeignet.
Der Hochspannungsabschalter wird in Stromübertragungs- und Verteilernetzwerken sowie in anderen Anwendungen, in denen Hochspannungstrom vorhanden ist, weit verbreitet.Es ist ein wesentliches Instrument zur Gewährleistung der Sicherheit von Arbeitnehmern und Anlagen während der Wartung., Reparaturen und Notfälle.
Eigenschaften:
- Produktbezeichnung: Hochspannungsabschalter
- Eisdicke: ≤ 100 mm
- Mechanische Lebensdauer: CB:2000 mal; Erdungsauslöser:2000 mal
- Nennstrom: 1600/1250/630 A
- Höhenlage: ≤ 1000 m
- Zentrumsabstand zwischen den Phasen: ≥2000 Mal
- Schlüsselwörter: Hochspannungsschalter, Hochspannungsschalter, Hochleistungsschalter
Technische Parameter:
| Technischer Parameter |
Beschreibung |
| Produktbezeichnung |
Hochleistungs-Abschaltungsschalter |
| Klemmkraft der beweglichen Kontaktplatte der Hauptklinge |
≥ 140 ± 30 N |
| Leistungsfrequenz Widerstandsspannung bei 1 min (wirksamer Wert) |
230/265 KV |
| Zentrumsabstand zwischen den Phasen |
≥ 2000 Mal |
| Nennstrom |
1600/1250/630 A |
| Mechanische Lebensdauer |
CB: 2000 Mal; Erdungsschalter: 2000 Mal |
| Widerstand des Isolationsschalters |
≤ 75 μΩ |
| Umgebungstemperatur |
-25 ~ 40°C |
| Abstand zur Isolierung zwischen den Phasen |
≥ 1000 Mal |
| Eisdicke |
≤ 100 mm |
| Schleifrase der Isolatoren |
16 mm/kV, 20 mm/kV, 25 mm/kV |
| Art der Ware |
Elektrizitätsabschaltwerkzeug |
Hauptstruktur und Arbeitsprinzip:

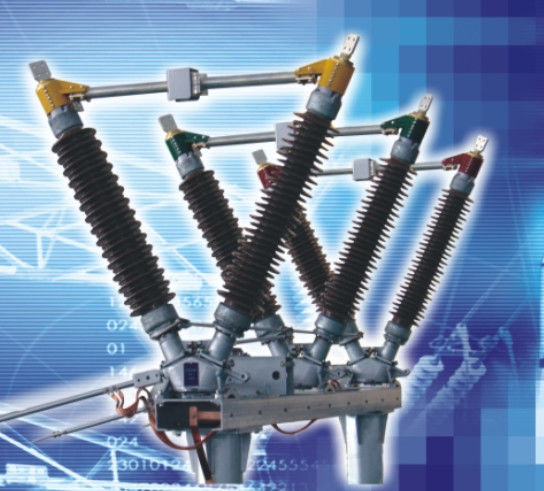

Der GW5 (GT10) -126D/1600-40 Außen-AC-Hochspannungsschalter ist eine doppelkolonene horizontale Drehstruktur, wobei jeder Pol des Schalters aus einer Basis, einem Stromkreislauf,und zwei IsolierpfeilerInnerhalb der Basis befindet sich ein Paar Schräggetriebe, die sich entlang ihrer jeweiligen Achsen nach oben und unten bewegen können, um den Maschenzustand der beiden Getriebe anzupassen.Die beiden Isolatoren bilden einen V-Winkel von
50 °: Der Stromkreis befindet sich am oberen Ende des Isolationspfosten.damit der mit ihm verbundene leitfähige Arm um 90 Grad gedreht wird, die einen horizontalen Bruch bilden und das Öffnen und Schließen des Kreislaufs abschließen.
Verwendung des Produkts:
GW5 (GT10) -126D/1600-40 Horizontale Einbruch-Hochspannungs-Auslöschschalter für den Außenstrom ist für Systeme mit einer Wechselstromfrequenz von 50 Hz und einer Nennspannung von 110 KV geeignet.für die Schaltung von Hochspannungsleitungen bei Leerlast, sowie die elektrische Isolierung von Hochspannungs-Streifenstäben, Leistungsschaltern und sonstiger elektrischer Ausrüstung, die in Wartung ist, von laufenden Hochspannungsleitungen.Es kann auch zum Schalten kleiner kapazitiver oder induktiver Ströme verwendet werden.
