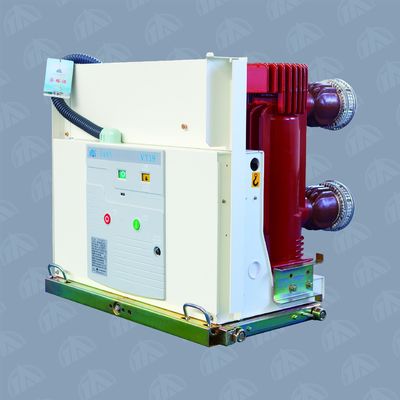

TIANAN VT19-12/24 Hochspannungs-Vakuum-Schaltkreislaufschalter mit 12/24 kV Nennspannung und 75/125 kV Blitzimpuls-Widerstandsspannung für 50 Hz-Stromsysteme

Meta-Titel: 12/24 kV Vakuum-Leistungsschalter (VCB) – VT19 Innenbereich | TIANAN

Meta-Beschreibung: TIANAN VT19 12/24 kV Innenbereich Vakuum-Leistungsschalter für Mittelspannungsverteilung. 75/125 kV Stoßspannungsfestigkeit, GB-zertifiziert. Für Umspannwerke, Solar, Wind & Industrie.

H1-Titel: TIANAN VT19 12/24 kV Vakuum-Leistungsschalter für Innenbereiche

Der TIANAN VT19-12/24 ist ein dreiphasiger Vakuum-Leistungsschalter (VCB) für Innenbereiche für Mittelspannungsnetze von 12 kV und 24 kV. Er schützt Abzweige, Motoren, Transformatoren und Kondensatorbatterien in Umspannwerken, Industrieanlagen, Projekten für erneuerbare Energien und Geschäftsgebäuden. Die Vakuum-Unterbrechertechnologie löscht den Lichtbogen in Millisekunden und sorgt für zuverlässigen Kurzschlussschutz und Überlasttrennung bei 50 Hz.

Technische Spezifikationen

Anwendungen

Dieser Vakuum-Leistungsschalter für Innenbereiche ist für eine Vielzahl von Mittelspannungsanwendungen konzipiert:

Umspannwerke — zuverlässiges Schalten und Fehlerabschaltung für 12 kV und 24 kV Ein- und Ausgänge.
Industrieanlagen — schützt Motoren, Transformatoren und Kondensatorbatterien in Produktionsanlagen.
Erneuerbare Energien — sichere Netzintegration für Windkraftanlagen-Hochstationen und Solarkollektorsysteme.
Geschäftsgebäude — Innen-Schaltanlagenräume von Hochhäusern, Krankenhäusern und großen Einzelhandelskomplexen.
Bergbau & Metallurgie — robustes mechanisches Design und stabile Vakuumunterbrechung in rauen Industrieumgebungen.
Hauptmerkmale

Vakuum-Unterbrechertechnologie — schnelle Lichtbogenlöschung mit minimaler Kontaktverschleiß für lange Lebensdauer und geringen Wartungsaufwand.
Hohe Isolationszuverlässigkeit — 75 kV (12 kV) und 125 kV (24 kV) Stoßspannungsfestigkeit gegen Blitzschlag schützt vor Überspannungen und Blitzeinschlägen.
Stabile mechanische Leistung — Öffnungsgeschwindigkeit 0,9~1,3 m/s (12 kV) und 1,1~1,6 m/s (24 kV) für zuverlässige Fehlerabschaltung.
Breiter Klimabereich — Betrieb von -15°C bis +40°C.
Erdbebenbeständig — zertifiziert für Erdbebenzonen unter Grad 8.
Flexible Betriebsfolge — O-0,3s-CO-180s-CO unterstützt schnelles Wiederzuschalten für Netzstabilität.
Häufig gestellte Fragen (FAQ)

Was ist ein Vakuum-Leistungsschalter (VCB)? Ein Vakuum-Leistungsschalter verwendet Vakuum, um den elektrischen Lichtbogen zu löschen, wenn seine Kontakte öffnen. Der Vakuum-Unterbrecher löscht den Lichtbogen in Millisekunden und bietet schnellen, wartungsarmen Kurzschlussschutz für Mittelspannungssysteme.

Was ist der Unterschied zwischen den Nennwerten 12 kV und 24 kV? Der VT19 ist in zwei Spannungsvarianten erhältlich. Wählen Sie 12 kV für die Standard-Industrie- und Gewerbeverteilung; wählen Sie 24 kV für Umspannwerksabzweige mit höherer Spannung und große Sammelsysteme für erneuerbare Energien.

Wo wird der VT19 typischerweise installiert? In Innen-Schaltanlagenräumen von Umspannwerken, Fabriken, Windkraftanlagen-Hochstationen, Solarkollektorsystemen, Hochhäusern, Krankenhäusern und Einkaufszentren.

Was bedeutet die Betriebsfolge O-0,3s-CO-180s-CO? Sie beschreibt die Wiederzuschaltfunktion des Leistungsschalters: Öffnen, 0,3 s warten, Schließen-Öffnen, 180 s warten, Schließen-Öffnen. Dies unterstützt schnelles Wiederzuschalten für Netzstabilität nach einem Fehler.

Ist der VT19 für Solar- und Windprojekte geeignet? Ja. Seine Stoßspannungsfestigkeit von 75/125 kV gegen Blitzschlag und seine stabile mechanische Leistung machen ihn gut geeignet für Windkraftanlagen-Hochstationen und Solarkollektorsysteme, die an das Netz angeschlossen werden.

Was sind die Betriebsgrenzen des VT19? Umgebungstemperatur von -15°C bis +40°C, Höhe bis 1000 m und Erdbebenzone unter Grad 8.
