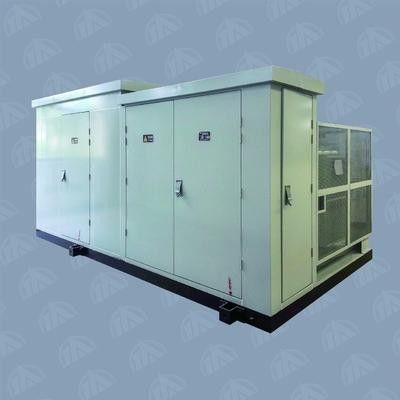

Wind-Energie/PV verpackte Transformator-Nebenstellen-/Netzverteilungsnebenstelle
Überblick:
YBT13 Reihe PV und Wind-Energie-spezielle Nebenstelle wird von unserer Firma erforscht, um die Nachfrage der Windenergie zu befriedigen und photo-voltaische Generation, das Produkt hat neuen Auftritt, Kompaktbauweise, zuverlässige Leistung, einfache Wartung, etc.
Eigenschaften:
1. Einschließungs-Struktur
a. Der Rahmen der Nebenstelle: Kanalstahl und -Winkeleisen.
b. Einschließungsmaterialien: kaltgewalzte Stahlplatte, Edelstahlplatte, zusammengesetzte Platte der Farbeplatten- oder Aluminiumlegierung.
c. Stahlplatten werden benutzt, um jede Bucht zu lokalisieren und ausgerüstet mit Beleuchtungsgerät.
d. Das Dach: doppel-gedeckte Struktur, zum der Wärmestrahlung effektiv zu verhindern.
e. Transformatorraum wird in offene Art und geschlossene Art unterteilt. Der Heizkörper ist für die offene Struktur lokalisiertes im Freien, während die geschlossene Art Struktur einen unterschiedlichen Raum hat, in dem ein erschöpfendes Gerät der automatischen Luft zur Verfügung gestellt wird, um die Temperatur im Transformatorraum zu steuern.
f. Wohnungstüren: Art Dichtungsband der niedrigen Temperatur, die gute Dichtwirkung unter Umwelt der niedrigen Temperatur erzielen kann.
g. Mit die Farbe auf der Oberfläche der Nebenstelle wird Backenlack in der hohen Temperatur beschäftigt, damit sie die Verminderung verzögern kann, die sich effektiv aus ultraviolettem Strahl ergibt.
2. Hochspg-Einheit
1. Machen Sie verschiedene Kombinationen auf die Antrag der Verbraucher, die Schaltanlagen HXGT16-40.5, XGT5-40.5 und HXGT10-40.5 sind.
2. Die Schaltanlage HXGT16-40.5, die mit FT16-40.5R Art Lastsschaltersicherung ausgerüstet wurde, kombinierte Schalter für Windenergie und photo-voltaische Stromerzeugung.
c. Schaltanlage XGT5-40.5 ausgerüstet mit Leistungsschalter VT16-40.5.
d. Die Schaltanlage hat die komplette Funktion für Verhinderung des misoperation, zum von Sicherheit von Betriebstechnik sicherzustellen.
3. Transformator-Einheit
a. Transformator benutzt S11 Art ölgeschützter Transformator oder SCB11 trockene Art Transformator.
b. Natürliche Bewetterung ist im Transformatorraum gut, oder die Temperatur im Transformatorraum kann durch die Abführung des Winds mit Steuerungsfan gesenkt werden.
c. Weiche Verbindung wird zwischen Anschlüssen auf LV-Seite und Hauptleitungsträger benutzt, die LV-Buchse des Transformators vor Zerstampfung und Ölleckage effektiv schützen können.
4. Lv-Einheit
a. Reihe des LV-Schaltanlagengebrauches TANW1 intelligentes COLUMBIUM und TANM1 Reihe MCCB oder das COLUMBIUM produzierten durch gekennzeichneten Hersteller auf die Antrag der Kunden.
b. Curtained-Entwurf kann entsprechend den Anforderungen des Benutzers entworfen sein.
5. Vertriebsnetz-Automatisierungseinheit
a. Xausrüstung ist Art TA-D20 von Tianan-Gruppe, sein Entwurf ist optimiert worden, nachdem sie schwere Umwelt für die Operation der Windumspannstation in Erwägung gezogen hat.
b. Das Produkt hat starke Fähigkeit, die umgebende Temperatur, Kommunikationsfunktion des Doppelfaseroptikringnetzes anzupassen, die starke Fähigkeit von Entstörungs-, von stoßsicherem, von feuchtigkeitsfestem und Antidonner sowie Leistungsabfall der geringen Energie.
c. Das Produkt hat die Funktionen der Maßsteuerung, des Nichtbatterieschutzes und der Datenverarbeitung und überwacht Warnungen und Abnormitätsentdeckung und -kommunikation.
6. Special der unterbrechungsfreien Stromversorgung für die Energie
a. Nebenstelle ist installierter Special der unterbrechungsfreien Stromversorgung TA-UP01/TA-UP02 für die Windenergie, die durch Tianan-Gruppe produziert wird.
b. Das Produkt hat starke Fähigkeit, die Umwelt anzupassen, widersteht Schock und Störung und breiter Palette von stabilivolt.
Parametres:
Einzelteil |
Einheit |
Parameter |
|
|
||
---|---|---|---|---|---|---|
Hochspg-Einheit | Schalten Sie Art | Kombinierter elektrischer Apparat | Leistungsschalter | |||
Nennspannung | KV | 40,5 | 40,5 | |||
Bewertete Frequenz | Hz | 50 | 50 | |||
Bewerteter Haupthauptleitungsträger-Strom | A | 630 | 1250 | |||
Frequenz-Widerstands-Spannung der Nennleistungs-1min zur Erde, zwischen Phases/to öffnen Abstand | KV | 95/118 | 95/118 | |||
Blitz-Antrieb-Widerstands-Spannung zur Erde, zwischen Phases/to öffnen Abstand | KV | 185/215 | 185/215 | |||
Bewerteter kurzzeitiger Widerstands-Strom | kA/s | 20/2 | 25/4 | |||
Bewerteter Stossstrom | Ka | 50 | 63 | |||
Bewerteter Kurzschluss, der Strom macht | Ka | 31,5 | 63 | |||
Bewerteter Kurzschluss-Abschaltstrom | Ka | 31,5 | 25 | |||
Lv-Einheit | Nennspannung | V | 690 | |||
Bewerteter Hauptstromkreis-Strom | A | 1600~3300 | ||||
Bewertetes Grenzkurzschluss-Ausschaltvermögen | Ka | 50 | ||||
Bewertetes Betriebskurzschluss-Ausschaltvermögen | Ka | 40 | ||||
Bewerteter kurzzeitiger Widerstands-Strom | kA/1s | 40 | ||||
Transformator-Einheit | Nennkapazität | KVA | 1600~5500 | |||
Widerstand-Spannung | % | 4; 4,5 | ||||
Klopfende Strecke | % | ±2X2.5; ±5 | ||||
Verbundene Gruppe | Y, yn0; D, yn11 | |||||
Einschließung | Grad Schutz | Hochspg-Raum | IP33 | |||
Lv-Raum | IP33 | |||||
Transformator-Raum | IP23 | |||||
Schallpegel | DB | ≤55 |
