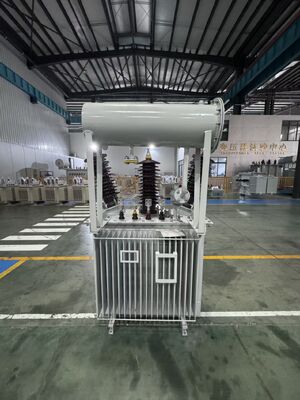

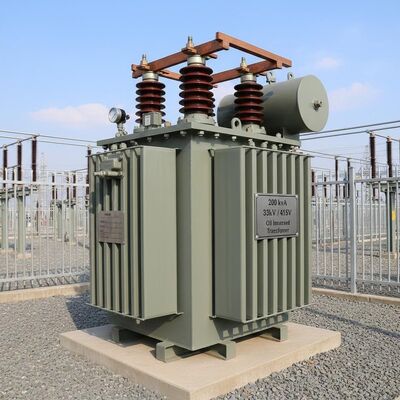

200 kVA 33 kV Ölgetränkte Leistungstransformator mit Dyn11-Anschluss für Verteilnetze

Das Modell des Öl-LeistungstransformatorsS-200/33-0,415ist ein dreiphasiges elektrisches Gerät zur Spannungsreduzierung in Mittelspannungsverteilungsnetzen. Mit einer Nennkapazität von200 kVAund einer Nennspannung von33 kV / 0,415 kV(Anzapfbereich ±2*2,5 %), dieser Transformator eignet sich gut für leichte Industrieanlagen, Gewerbekomplexe und ländliche Elektrifizierungsprojekte.

Der Transformator übernimmtDyn11Anschlussgruppe, bei der die Hochspannungsseite in Sternschaltung (Y) mit nicht direkt geerdetem Sternpunkt geschaltet ist, die Niederspannungsseite in Dreieck geschaltet ist (d) und die Phasenverschiebung 30° beträgt (11-Uhr-Position). Diese Konfiguration sorgt für eine stabile Phase-zu-Phase-Spannung und unterdrückt wirksam Ströme der dritten Harmonischen.

Dieser auf Zuverlässigkeit und Effizienz ausgelegte Ölverteilungstransformator trägt dazu bei, einen stabilen Stromfluss aufrechtzuerhalten, Energieverluste zu reduzieren und eine ausgewogene Lastverteilung über Stromnetze und Umspannwerke zu unterstützen.

Dieser Transformator übernimmt dieONAN (Öl Natural Air Natural)Kühlmethode. Die vom Kern und den Wicklungen erzeugte Wärme wird vom Isolieröl absorbiert, das auf natürliche Weise im Tank zirkuliert. Die Wärme wird dann über Kühlerlamellen oder Kühlflächen an die Umgebungsluft abgegeben.

Dieser natürliche Kühlprozess macht zusätzliche Geräte wie Lüfter oder Pumpen überflüssig, was den Wartungsaufwand gering hält und eine längere Lebensdauer unterstützt. Es trägt auch zum umweltfreundlichen Betrieb des Transformators bei.

Hochwertiges Isolieröl erfüllt im Transformator zwei wichtige Aufgaben:

• Elektrische Isolierung- Verhindert einen elektrischen Durchschlag zwischen stromführenden Teilen
• Wärmeabfuhr- Leitet die Wärme von den Wicklungen und dem Kern weg, um die thermische Stabilität aufrechtzuerhalten

Das Öl schützt außerdem interne Komponenten vor Feuchtigkeit und Verunreinigungen und verbessert so die Haltbarkeit und Zuverlässigkeit des Transformators in verschiedenen Betriebsumgebungen, einschließlich tropischer und staubiger Bedingungen, wie sie in Afrika und Südostasien üblich sind.

Dieser Transformator wird gemäß der hergestelltIEC60076Internationaler Standard, der Anforderungen an die Konstruktion, Prüfung und Leistung von Leistungstransformatoren festlegt. Die Einhaltung stellt sicher, dass das Produkt strenge Maßstäbe erfüllt für:

• Isolierung und Temperaturanstieg
• Kurzschlussfestigkeit
• Mechanische Integrität und Effizienz

Für Endbenutzer bedeutet dies Vertrauen in Sicherheit, Zuverlässigkeit und Betriebsleistung.

Der Transformator zeichnet sich durch eine kompakte und robuste Bauweise aus und ermöglicht eine flexible Platzierung in Umspannwerken im Freien oder elektrischen Innenräumen. Zu den wichtigsten wartungsfreundlichen Funktionen gehören:

• Zugängliche Öleinfüll- und -ablassanschlüsse
• Temperaturüberwachungsgeräte
• Druckentlastungssysteme

Diese Konstruktionselemente erleichtern die routinemäßige Inspektion und Wartung und tragen dazu bei, Ausfallzeiten und Wartungskosten über die Betriebslebensdauer des Transformators zu reduzieren.

Dieser Ölverteilungstransformator eignet sich für eine Vielzahl von Szenarien:

• Mittelspannungsverteilungsnetze- Bietet eine stabile Stromversorgung für leichte Industrieparks, Handelszentren und ländliche Elektrifizierungsprojekte
• Projekte für erneuerbare Energien- Wird in kleinen Windparks oder Solarkraftwerken zur Spannungserhöhung oder -senkung verwendet
• Infrastrukturentwicklung- Unterstützt Netzerweiterungsprojekte in Entwicklungsregionen, insbesondere dort, wo 415-V-Niederspannungssysteme Standard sind (z. B. Kenia, Nigeria, Philippinen und andere Märkte in Afrika und Südostasien)

Dank der robusten Bauweise und der Holzpalettenverpackung lässt sich der Transformator auch an abgelegenen oder schwierigen Standorten leicht transportieren und installieren.

Das TransformatormodellS-200/33-0,415wird in China hergestellt und nach GB-Standards zertifiziert. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen, darunter:

• Anpassung der Nennkapazität
• Spannungskombination ändert sich
• Änderungen des Klopfbereichs
• Verbindungsgruppe (Dyn11 / Yyn0 / Yd11 nach Bedarf)

Jeder Transformator wird sorgfältig auf einer Holzpalette verpackt, um eine sichere Lieferung zu gewährleisten.

Um eine optimale Leistung während des gesamten Produktlebenszyklus sicherzustellen, werden umfassender technischer Support und After-Sales-Services bereitgestellt. Zu den Dienstleistungen gehören:

• Unterstützung bei der Installation und Inbetriebnahme
• Fehlerbehebung und Diagnoseunterstützung
• Inspektion und Ölprüfung vor Ort
• Wärmebild- und Isolationswiderstandsmessung
• Reparatur, Sanierung und Ersatzteilversorgung
• Maßgeschneiderte Schulungsprogramme für Kundenpersonal
