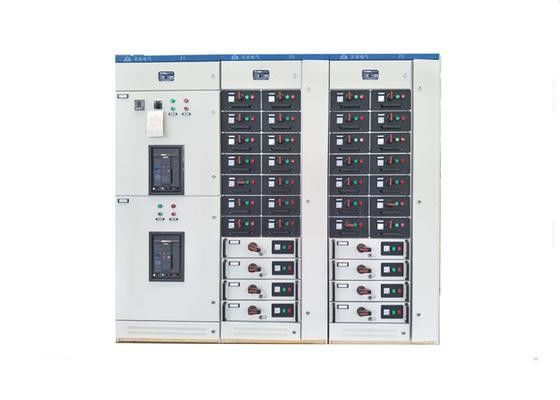

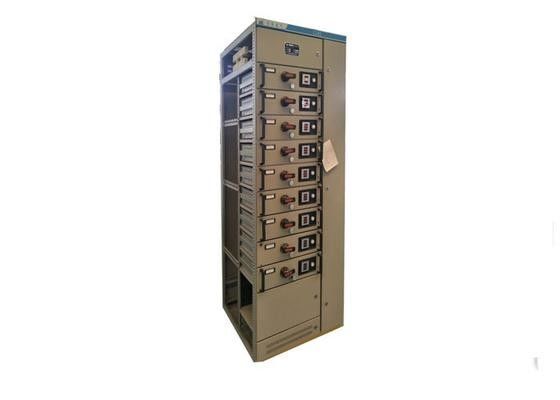

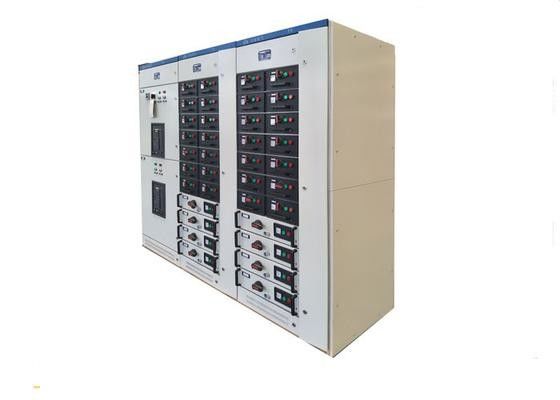

Elektrische Verteilung LV-Schaltanlage der GCS-Kraftwerk-Ausrüstungs-0.4KV

Überblick
Zurücknehmbare Schaltanlage GCS LV (im Folgenden gekennzeichnet als Gerät) wird entsprechend den Anforderungen von der kompetenten Abteilung der Industrie, von den zahlreichen elektrischen Benutzern und von der Entwurfseinheit durch mechanische Abteilung des ursprünglichen Zustandes, vereinigte Entwurfsgruppe der Energieabteilung entwickelt. Sie passt sich an nationale Bedingungen und mit höherem technischem Leistungsindex an, und passt die Nachfragen nach Energiemarktentwicklung und fähig, mit verfügbaren Importprodukten zu konkurrieren an. Das Gerät führte die Authentisierung vorsaß gemeinsam durch zwei Abteilungen im Juli 1996 in Shanghai. Es erreicht die Anerkennung und die Bestätigung von der Herstellungseinheit und vom Energieverbraucherbau.

Anwendung

Das Gerät ist auf das Verteilersystem des Kraftwerks, des Erdöls, der Industriechemie, der Metallurgie, des Spinnens und des großen Bauwesens etc. anwendbar. In den Plätzen mit dem hohen Automatik- und Bedarfscomputer, zum, wie umfangreiches Kraftwerk und System etc. zu verbinden der petrochemischen Industrie.

Eigenschaften

1. Hauptrahmen nimmt Stabstahl 8MF an. Beide Seiten von Stabstahl ist mit 9.2mm Entlüftungsloch mit Modul 20mm und 100mm installiert. Innere Installation ist flexibel und einfach.

2. Zwei Arten Versammlungsform entwerfen für Hauptrahmen, volle Versammlungsstruktur und teilweise (Spant und Querbalken) Schweißensstruktur für Benutzerauswahl.

3. Jedes Funktionsfach des Gerätes wird gegenseitig getrennt. Die Fächer werden in Funktionseinheitsfach, Sammelschienefach und Kabelfach unterteilt. Jedes hat Verwandtunabhängigfunktion.

4. Horizontale Sammelschiene nimmt gesetztes Reihenmuster des Kabinetts hinteres Niveau für die Vergrößerung der Kapazität des Widerstehens der elektrodynamischen Kraft für Sammelschiene an. Es ist das grundlegende Maß für den Erhalt der hohen Kurzschlussstärkekapazität für Hauptstromkreis.

5. Kabelfachentwurf macht Kabelausgang und Einlass auf und ab bequemes.

Halten Sie Umwelt instand

1. Umgebungstemperatur: -5ºC+40ºCand die Durchschnittstemperatur sollte +35ºC in 24h nicht übersteigen.

2. Relative Luftfeuchtigkeit sollte 50% nicht bei der maximalen Temperatur übersteigen. Höhere relative Luftfeuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Ex. 90% an +20ºC. Aber angesichts des Temperaturwechsels, ist es möglich, dass Gemäßigte produziert zufällig befeuchtet.

3. Höhe über Meeresspiegel sollte 2000M nicht übersteigen.

4. Installationssteigung 5ºC nicht übersteigen.

5. Innen ohne Staub-, Schadgas- und Regenwasserangriff.
