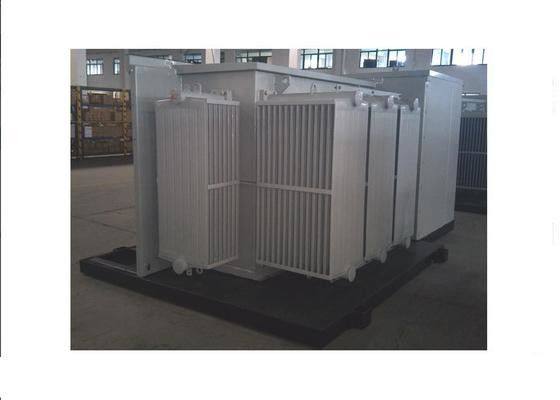

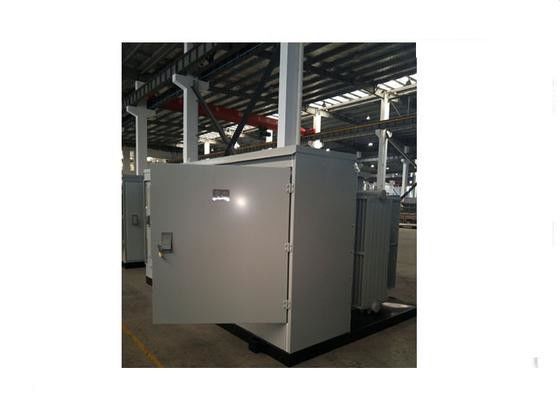

35kv kombinierte kompakte Transformator-Nebenstelle für Wind-Stromerzeugung

35 KV kombinierter Transformator für Windenergieerzeugung / Elektroausrüstung

Der kombinierte Transformator der Serie ZGS-Z.F-□/35 für die Windenergieerzeugung ist die spezielle elektrische Energieversorgung, die den Antriebstransformator, die HV-Verteiler, den Lastschalter, dieLV-Schalter und zugehörige Hilfsmittel in einer vollständigen EinheitEs ist eine ideale Unterstützungsausrüstung, bei der die 0,69kv-Spannung aus der Windenergieanlage auf 35kv steigt und die Ausgangsleistung durch die 35kv-Kabelleitung nach oben steigt.

1. Kombinierte Spannung
Systemspannung: 35 kV
Höchste Betriebsspannung auf der HV-Seite: 40,5Kv
Nennspannung auf der HV-Seite: 38,5 kV,360,75 kV, 35 kV
Nennspannung auf LV-Seite: 0,69 kV,00,66 kV
2. Nennkapazität:900 kVA3350 kVA; oder nach Kundenwunsch
3. HV-Tapping-Bereich: ± 5% oder ± 2 × 2,5%
4Verbindungsgruppe: Dyn11 oder Yyn0
5Nennfrequenz: 50 Hz
6. Isolationsgrad
-35-kV-Transformator HV Seite:
Leistungsfrequenz Widerstandsspannung: 85 kV
Blitzschlag Spitzenspannung: 200/220 kV
- Transformator LV Seite:
Leistungsfrequenz Widerstandsspannung: 5 kV
7.Der Kondensationsregler oder andere Hilfsgeräte können nach Wunsch des Kunden in das Schrankfach eingebaut werden.
