| Nennstrom: | 630A, 125A | Nennspannung: | 12KV |
|---|---|---|---|
| Schutzart: | IP67 | Abmessungen: | 400*750*1500 |
| Markieren: | Gis gasen Isolierschaltanlage,mittlere Spannungsschaltanlage |
||

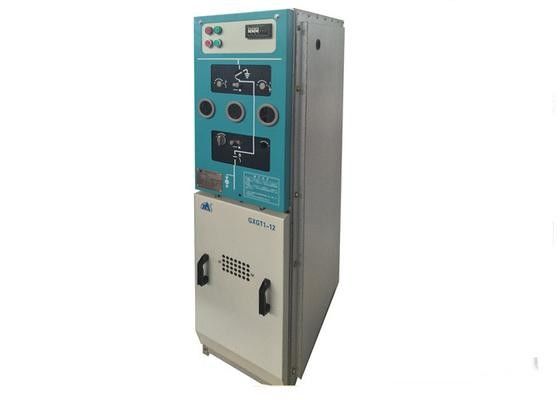

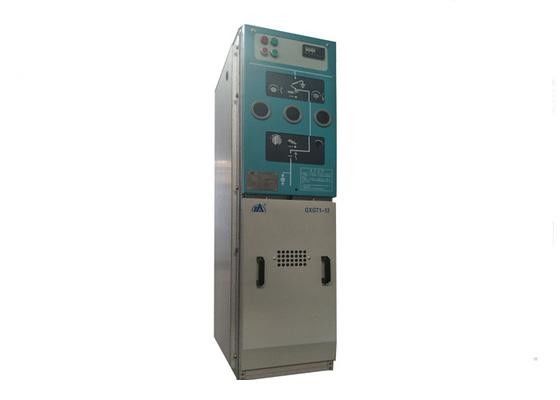

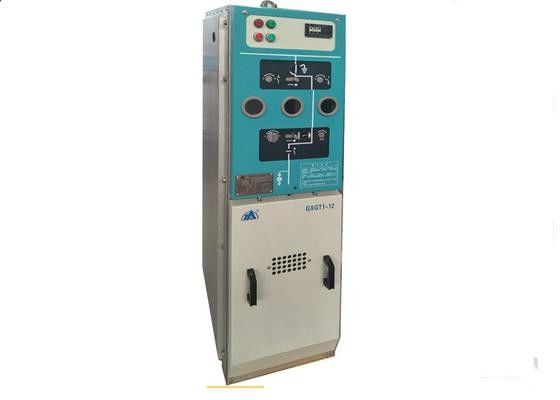

12kv Mittelspannungsschaltanlage, elektrische feste Isolierungs-Millivolt-Schaltanlage Rmu
feste Isolierungs-Schaltanlage RMU der Mittelspannungsschaltanlage-12KV
Überblick
Schaltanlage ist der festen Isolierungs-GXGT1-12 eine Klimaausrüstung, die völlig isoliert und versiegelt wird, Liveteile werden versiegelt in isolierendem Zylinder des Epoxidharzes mit der Erdungsabschirmung, die auf Außenflächen- und Silikonkautschukdichtungshauptleitungsträger gemalt wird. Einsteckart Hauptleitungsträger der festen Isolierung wird benutzt, um zwei Nachbarschaltanlagen anzuschließen. Ganze Schaltanlage wird nicht mit externer Umwelt beeinflußt.
Besteht Schaltanlage der festen Isolierung GXGT1-12 Vakuumlastsschaltanlage, Vakuumlastsschaltersicherungskombinationsausrüstungskabinett und aus Vakuumleistungsschalterkabinett. Es ist für Dreiphasen-Wechselstrom 10kV passend, sondern 50Hz Hauptleitungsträgersystem für Annahme und Verteilung der Energieausrüstung aus. Sie hat Steuerung, Schutz, Überwachung und in Verbindung stehende Funktionen für Stromkreis. Sie wird im Flughafen, U-Bahn, große Gebäude, Sekundärnebenstelle und industrielle und Bergbauunternehmen, usw., besonders für den Platz mit schmalem Raum, schlechter Umwelt, großer Höhe und Ersuchen um wartungsfreies angewendet.
| S/N | Name | Einheit | Kabinett der festen Isolierungs-GXGT1-12 | C-Modul-Lasts-Schalter | Kombinierte Ausrüstung F Modul | V Modul-Leistungsschalter | ||
| 1 | Nennspannung | KV | 12 | |||||
| 2 | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) (zwischen Phasen, Bruch mit Erde bedecken) | KV | 42/48 | |||||
| 3 | Blitz-Antrieb-Widerstands-Spannung (r.m.s) (zwischen Phasen, Bruch mit Erde bedecken) | KV | 75/85 | |||||
| 4 | Nennstrom | A | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | Bewertete Frequenz | Hz | 50 | |||||
| 6 | Bewerteter Kurzschluss-Abschaltstrom | Ka | 20,25 | 31,5 | 20,25 | |||
| 7 | Aus Phasen-Erdungs-Störungs-Abschaltstrom heraus | Ka | 17,3, 21,7 | |||||
| 8 | Bewerteter Kabel-Ladestrom | A | 10 | 25 | ||||
| 9 | Bewerteter kurzzeitiger Widerstand gegenwärtig/Kurzschluss-Dauer-Zeit | kA/s | 20,25/4 | 20/4 | 20,25/4 | |||
| 10 | Bewerteter Stossstrom | Ka | 50,63 | 50 | 50,63 | |||
| 11 | Bewerteter Kurzschluss, der Strom (Spitze, macht) | Ka | 50,63 | 50 | 50,63 | |||
| 12 | Bewerteter Betriebsablauf | O-0.3s-CO-180s-CO | ||||||
| 13 | Bewertet übernehmen Sie (Übergangs) Strom | A | 3500 | |||||
| 14 | Teil | PC | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | Mechanische Lebensdauer | Zeiten | 10000 | |||||
| 16 | Interne Bogen-Klasse | IAC |
AFLR-Klasse 20kA/0.5s |
|||||
| 17 | Schutz-Niveau | Elektrifizierte Karosserieabdichtung IP67, Zelle IP4X | ||||||
