Örtlich festgelegte Art Innenvakuumleistungsschalter VCB mit Hochspannung 12KV/40.5KV

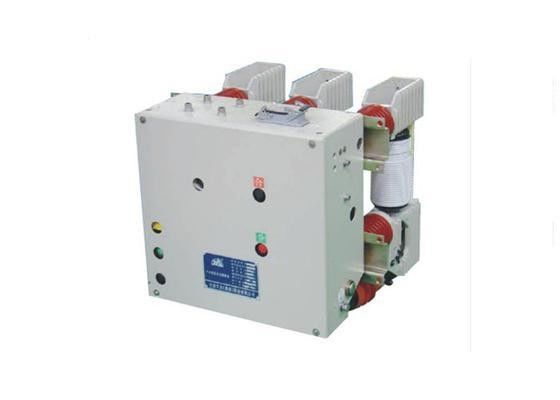

Großes Bild : Örtlich festgelegte Art Innenvakuumleistungsschalter VCB mit Hochspannung 12KV/40.5KV

Produktdetails:

Herkunftsort:	China
Markenname:	TIANAN Electric
Zertifizierung:	GB1984, JB3855, DL403 and IEC standards
Modellnummer:	ZN12-12/40.5

Zahlung und Versand AGB:

Preis:	Pending
Verpackung Informationen:	Holzetui
Lieferzeit:	30 Tage
Zahlungsbedingungen:	L/C, T/T, D/A, D/P
Versorgungsmaterial-Fähigkeit:	1000Sets pro Jahr

Kontakt

Ausführliche Produkt-Beschreibung

Nennspannung:

12KV/24KV/40,5KV

Nennstrom:

630,1250,1600,2000,2500,3150

Pole-Zahl:

Höhenstand:

≤2000m

Hervorheben:

elektrische Schutzgeräte

intelligente Netzverteilung

VCB-Fest-Typ-Innenraum-Vakuum-Schaltungsschalter mit Hochspannung 12KV/ 40,5KV

1. Allgemeine Merkmale

ZN12 -40.5-Serie Hochspannungsvakuum-Schaltkreislaufschalter für InnenräumeDie Anwendungen für das Stromversorgungssystem der 35KV dreiphasigen Wechselstrom 50HZ. für die Keramikstruktur,die Ausbreitung des Bruchbogens, die entsteht, wenn die Stromverteilung im Kontakt mit demselben lokalen Schmelzphänomen nicht stattfindet,aber auch eine geringe Stromspannung (20-200V) und einen geringen Schneidstrom (4-5A) aufweist, und arbeiten mit hochverlässlichen Organisationen zusammen.

2Umweltverträglichkeit

Höhenstand: nicht mehr als 2000 m
Umgebungstemperatur:nicht höher als +40°C, nicht niedriger als -10°C
Relative Luftfeuchtigkeit:Tagesdurchschnittliche relative Luftfeuchtigkeit:≤95%;monatliche durchschnittliche relative Luftfeuchtigkeit ≤90%;täglicher durchschnittlicher Sättigungsdampfdruck ≤ 2,2KPa;monatlicher durchschnittlicher Wert ≤ 1,8KPa
Erdbebenintensität:≤8 Grad
Die Anlage sollte frei von Feuer, Explosion, starken Vibrationen, chemischer Korrosion und schwerer Verschmutzung sein.

3. Technische Daten

- Nein. Ich weiß nicht.	Artikel 1	Einheit	Daten
1	Nennspannung	KV	40.5
2	Nennstrom	Eine	1250,1600,2000,2500,3150
3	Nennfrequenz	HZ	50
4	Nennkurze Dauer bei Standstrom	KA	25,31.5
5	Nennzeit des Kurzschlussbrennstroms		20
6	Mechanische Lebensdauer	Zeiten	30000
7	Nennlichtimpuls mit Standspannung	KV	185
8	Nennbetriebsfolge		O-0.3S-CO-180S-CO
9	Spannung des Schließ- und Öffnungsmagneten	V	AC/DC220,110
10	Nennspannung der Spannungsfreigabe	V	AC/DC220,110
11	Nennschnellen Leistungsfrequenz Widerstandsspannung (1min)	KV	95
12	Öffnungszeit	m	30 ≤ t ≤ 75
13	Schließzeit	m	30 ≤ t ≤ 65
14	Speicherzeit der Energie	s	≤ 15

4. Anwendung

Der Vakuumschalter der Serie ZN12-40.5 für Innenräume mit hoher Spannung ist der Hauptschalter für die Schaltanlage der Serie KYN-40.5/GBC-40.5. Als bewegliche EinheitDer Schaltbrenner ist auf dem Handwagen des Schaltschranks installiert.Diese Art kann auch fürFestmontageeinheitin der Schaltanlage XGN-40.5.

Dieser Schalter wurde als Einheit konzipiert, die Spezielle Betriebsmechanismen für die Speicherung von Energie aus Feder können bei Wechselstrom- und Gleichstrombetrieb, bei manuellem Betrieb verwendet werden.
