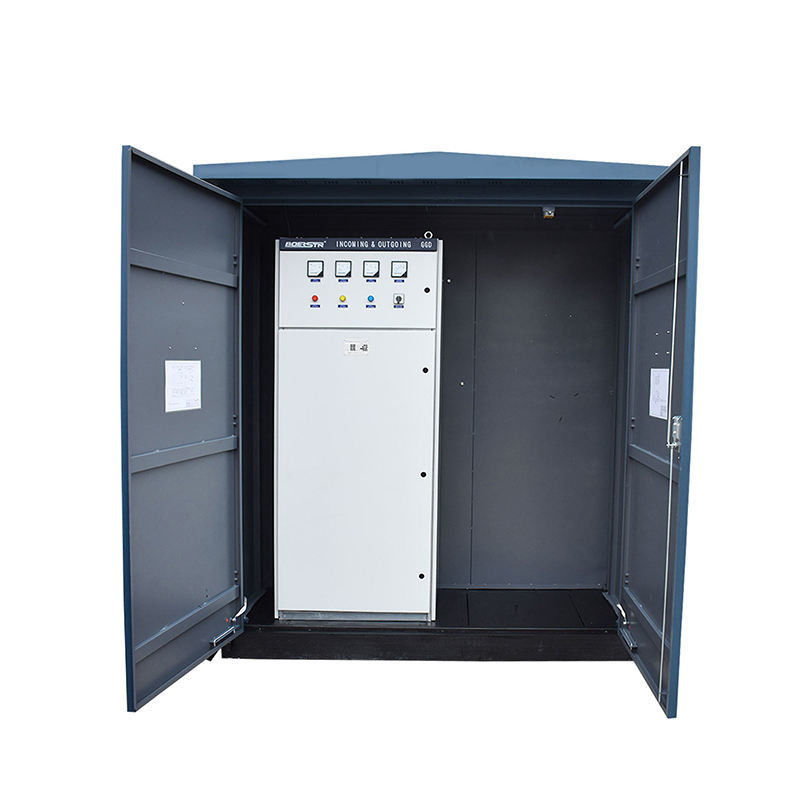

132KV 16000KVA Explosionssichere vorgefertigte Verteilungstransformatorunterstation Kompakttransformatorunterstation

132KV 16000KVA Explosion Proof Prefabricated Distribution Transformer Substation Compact Transformer Substation
132KV 16000KVA Explosion Proof Prefabricated Distribution Transformer Substation Compact Transformer Substation

Großes Bild :  132KV 16000KVA Explosionssichere vorgefertigte Verteilungstransformatorunterstation Kompakttransformatorunterstation

Produktdetails:
Herkunftsort: CHINA
Markenname: Tianan Electric
Zertifizierung: IEC
Modellnummer: CZBT1-132
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: Pending
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 45 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 10000 Einheiten/Jahr
Kontakt
Ausführliche Produkt-Beschreibung
Frequenz: 50Hz Sonderbedingungen: Hängt vom Kunden ab
Systemspannung: 132KV 145Kv Kapazität: 16000KVA
Schallpegel: ≤ 65 dB Schutzgenauigkeit: 5P20
Hervorheben:

Explosionssichere Verteilungs-Transformator-Nebenstelle

,

Vorfabrizierte Verteilungstransformatornebenstelle

,

Vorfabrizierter Netzverteilungstransformator

132 kV vorgefertigte Verteiltransformatorunterstation - Explosionssicherung
Fahrzeugmontierte mobile Unterstation

Die erste bewegliche Umspannstation Chinas, die im Dezember 2008 an den Irak geliefert wurde, wurde vollständig erforscht, entwickelt und entwickelt.und unabhängig hergestellt.

Modulare Konstruktion
  • Aufgeteilt in HV-Teil, Haupttransformator und LV-Schaltanlagenraum
  • HV-Schalter verwendet ZF10-145 ((L) als Hauptschalter, auf einem Sattelzug montiert
  • LV-Seite umfasst Schaltanlage, Steuerung, Gleichstrom-Panel und Steuerungsschutzvorrichtung
Dienstleistungsbedingungen
Umweltbedingungen
  • Höhe ≤ 1000 m
  • Umgebungstemperaturbereich: -25°C bis +40°C
  • Windgeschwindigkeit (außen) ≤ 35 m/s
  • Relative Luftfeuchtigkeit ≤ 90% bei +25°C
  • Der Standort der Anlage muss frei von Feuer, Explosion, chemischer Korrosion und übermäßigen Vibrationen sein
Bewegungsbedingungen
  • Höchstgeschwindigkeit ≤ 30 km/h auf ebenen Straßenoberflächen
  • Höchstgeschwindigkeit ≤ 10 km/h auf unebenen Straßen
Anmerkung: Wenn die vorstehenden Bedingungen den Anforderungen nicht entsprechen, können die Kunden den Hersteller zur Lösung konsultieren.
Technische Spezifikation
Allgemeine Angaben
ArtikelEinheitParameter
SystemspannungKV132
NennspannungKV145
NennfrequenzHz50
NennstromEine2000, 1600
Nennstromfrequenz 1min Spannung widerstehenKV275
Nennlichtimpulse WiderstandsspannungKV650
Nennzeit kurze WiderstandsströmungkA25, 31.5, 40
Nennwerte für kurze Dauers3
Nennspitzenstrom widerstehenkA63, 80, 100
Spezifikationen für Leistungsschalter
ArtikelEinheitParameter
SystemspannungKV132
NennspannungKV145
NennfrequenzHz50
NennstromEine2000
Nennstromfrequenz 1min Spannung widerstehenKV275
Nennlichtimpulse WiderstandsspannungKV650
Nennzeit Kurzzeit Widerstand Strom / ZeitkA/s40/4
Nennspitzenstrom widerstehenkA100
NennkurzschlussstromkA40
NennkurzschlussstromkA100
Gleichstromkomponente%40
NennbetriebsfolgeO _0.3s_ CO _180s_ CO
Öffnungszeitm35 ± 5
Schließzeitm105 ± 15
Zeit der Unterbrechungm≤ 60
Nicht-Zusammenhängigkeit zwischen Polen - Abschlussm≤ 5
Nicht gleichzeitige Verbindung zwischen den Polen - Eröffnungm≤ 3
Bruchnummer jeder Stange1
Mechanische AusdauerZeiten≥ 6000
Vollkapazitätszeit für kontinuierliche UnterbrechungenZeiten≥ 20
SF6-Gasdruck (20°C) - NennwertMPa0.60
SF6-Gasdruck (20°C) - AlarmwertMPa0.55
SF6-Gasdruck (20°C) - SperrwertMPa0.50
SF6-Gasfeuchtigkeitsgehalt - AkzeptanzwertIn PPm≤ 150
SF6-Gasfeuchtigkeitsgehalt - BetriebsgenehmigungIn PPm≤ 300
SF6 jährliche Gasleckage%≤ 05
Gesamtgewicht jedes LeistungsschaltersWeigerung2000
Stromtransformatorparameter
Aktuelles VerhältnisNennleistung VAMessgenauigkeitSchutzgenauigkeitsstufe
150/5200.55P20
300/5200.55P20
500/5300.55P20
750/530, 400.55P20
1000/540, 500.55P20
1500/5500.55P20
2000/5500.55P20
Anmerkung: Der Strahlstromtransformator mit geradeem Busch ist an dem Schaltkreis befestigt.
Parameter des Blitzschutzgeräts
ArtikelEinheitParameter
SystemspannungKV132
NennspannungKV150
NennfrequenzHz50
NennentladungsstromkA10
Gleichspannung 1mAKV≥ 245
Restspannung unter Blitzimpulskorrent (Peak)KV≤ 435
Restspannung im Betrieb Impulstrom (Peak)KV≤370
Restspannung bei steiler Wellenimpulsströmung (Peak)KV≤ 490
Parameter für den Blitzverstopfer im neutralen Punkt
ArtikelEinheitParameter
SystemspannungKV132
NennspannungKV90
NennfrequenzHz50
NennentladungsstromkA1.5
Gleichspannung 1mAKV≥ 140
Restspannung unter Blitzimpulskorrent (Peak)KV≤260
Restspannung im Betrieb Impulstrom (Peak)KV≤240
Restspannung bei steiler Wellenimpulsströmung (Peak)KV/
Parameter der Nebenschalterausrüstung für Niederspannung
ArtikelEinheitParameter
SystemspannungKV11.5
NennspannungKV12
NennfrequenzHz50
NennstromEine2000, 1600, 1250
Nennstromfrequenz 1min Spannung widerstehenKV42/48
Nennlichtimpulse WiderstandsspannungKV75/85
Nennzeit kurze WiderstandsströmungkA40, 31.5, 25
Nennwerte für kurze Dauers4
Nennspitzenstrom widerstehenkA100, 80, 63
NennkurzschlussstromkA40, 31.5, 25
NennkurzschlussstromkA100, 80, 63
NennbetriebsfolgeO _0.3s_ CO _180s_ CO
Mechanische AusdauerZeiten≥10000
132KV 16000KVA Explosionssichere vorgefertigte Verteilungstransformatorunterstation Kompakttransformatorunterstation 0

Größe und Tag:

verpackte Transformatornebenstelle,

ölgeschützter Verteilungstransformator,

Netzverteilungs-Nebenstelle
