Beschreibung des Produkts:

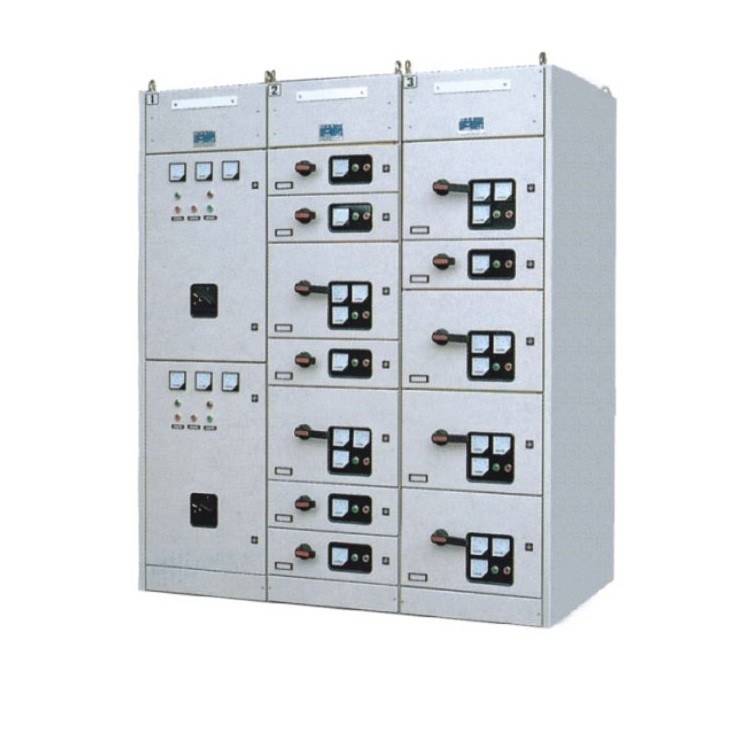

Die GCK-Serie der Niederspannungs-Auszugsschalter (nachfolgend "Schalter" genannt) wird von unserem Unternehmen entwickelt, da sie fortschrittliche Technologien ähnlicher internationaler Produkte verarbeitet und absorbiert.Es erlässt: dreiphasiger Wechselstrom 50Hz, 60Hz, Nennspannung 660V, Nennstrom 5000A und dreiphasiger vier- und dreiphasiger fünffacher Stromversorgungssystem.In Bezug auf die Aufnahme und Verteilung von elektrischer Energie, ist es für Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen, Gebäude und Hotels, Flughäfen, Werften usw. geeignet.
Dieses Produkt entspricht der internationalen Norm IEC 61439-2, der nationalen Norm GB 7251.12, mit den Eigenschaften hoher Bruchfähigkeit, guter dynamischer Wärmestabilität, neuartiger Struktur, angemessener, vollständiger elektrischer Anlage, Serien, hoher Anwendbarkeit, hoher Schutzgrad,ist ideal Erneuerte Produkte, hat ihr technisches Niveau das internationale Niveau erreicht.
Dienstleistungsbedingungen
- Umgebungstemperatur: Max: +40°C, Min: -5°C ((Tagesdurchschnittliche Temperatur nicht mehr als +35°C)
- Frische Luft, relative Luftfeuchtigkeit nicht mehr als 50% ((bei maximaler Temperatur von +40°C), höhere relative Luftfeuchtigkeit nur bei niedrigerer Temperatur ((z. B. 90% bei +20°C) zulässig),Aber wenn man die Temperaturänderung bedenkt,, kann die Kondensation eine gewisse Wirkung haben.
- Höhenlage: Die Neigung einer vertikalen Ebene beträgt während des Einbaus der Vorrichtung nicht mehr als 5°, die Höhe beträgt nicht mehr als 2000 m.
- In nicht explosionsfähigen Medien ist das Medium frei von Gasen und leitfähigem Staub, die Metallgase korrodieren und die Isolierung beschädigen können.Die Verwendung des Produkts außerhalb der Umwelt für geforderten technischen Zustand Klient sollte mit unserer Firma verhandeln.
Technische Parameter:
| S.N. |
Beschreibung |
Einheit |
Parameter |
| 1 |
Nennspannung der Isolierung |
V |
AC690 und AC1000 |
| 2 |
Nennbetriebsspannung |
V |
Die Ausrüstung ist in Form von |
| 3 |
Nennstrom des horizontalen Stroms |
Eine |
Maksimum bis zu 5000 |
| 4 |
Nennstrom des vertikalen Stroms |
Eine |
Maximal bis zu 1600 |
| 5 |
Maximalstrom der Zufuhrleitung |
Eine |
4000 |
| 6 |
Maximalstrom der Abzugschaltung |
Eine |
800 |
| 7 |
Maximale Leistung des Steuermotors |
Leistung |
320 |
| 8 |
Höchstwiderstandsstrom des horizontalen Bus ((0,1s) |
kA |
40,105,176,220 |
| 9 |
Kurze Zeit halten Strom des horizontalen Bus ((1s) |
kA |
20,50,80,100 |
| 10 |
Höchstwiderstandsstrom des vertikalen Bus ((0,1s) |
kA |
40,105,143 |
| 11 |
Kurze Zeit Widerstandsstrom der vertikalen Bus ((1s) |
kA |
20,50,65 |
| 12 |
Nennleistung Frequenz Spannung widerstehen ((1min) |
V |
1890 |
| 13 |
Sekundäre Leistungsfrequenz widerstehen Spannung ((1min) |
V |
1890 |
| 14 |
Schutzgrad des Gehäuses |
|
IP30,P40,IP42 |
| 15 |
Abmessungen des Gehäuses |
mm |
Breite 600 ((800, 1000) X Tiefe 800 ((1000) X Höhe 2200 |
Anmerkungen zur Bestellung:
Die folgenden Informationen sollten von den Kunden bereitgestellt werden:
a. Hauptverkabelungsschema und Diagramm eines einzelnen Verkabelungssystems;
Schematisches Diagramm oder schematisches Verkabelungsdiagramm;
c. Spezifikationen und Menge der elektrischen Ausrüstung in jeder Schaltanlage;
d. Permutation und Kombination, Layoutplan der Schaltanlage.
