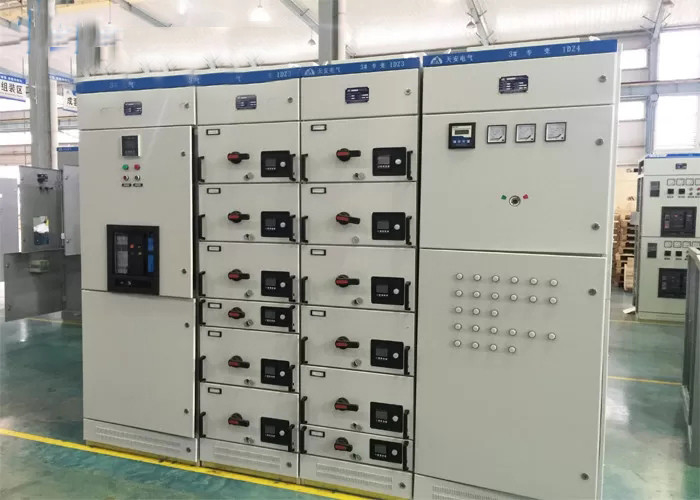

Schaltanlage der GGD-Serie AC LV

Beschreibung des Produkts:

Die Schaltanlage des Typs GGD AC LV eignet sich für Stromkunden in Kraftwerken, Umspannwerken, Bergbauunternehmen, Hochhäusern, Hotels, Flughäfen, Seehäfen und Werften usw.Verteilung und Steuerung von Energie, Beleuchtungs-, Motorschutz- und Verteilgeräte im Stromverteilsystem mit Wechselstrom 50 Hz, Nennspannung bis 690 V, Nennstrom bis 6300 A.

GGD LV-Schaltanlage entspricht IEC61439-2, GB7251.12 < LV-Schalt- und Steuergeräte - Teil 2: Kompletsätze für Schalt- und Steuergeräte >.

Vollständigkeit des Erzeugnisses

Folgende Unterlagen und Zubehör sind vorzulegen:

a.Verpackungsliste

b,Produktbescheinigung

c,Betriebsanleitung

d,Prüfbericht ab Werk

e.Verwandte Zeichnungen

f.Schlüssel der im Vertrag aufgeführten Kabinentür, des Bedienhandgriffs und der Ersatzteile

Schema der Hauptleitung

Das Hauptkreislaufdesign der GGD-Schaltanlage umfasst 129 Schemata.insgesamt 298 Spezifikationen (ohne abgeleitete Schemata und Spezifikationen, die durch Änderungen der Hilfsschaltkreisfunktion und der Steuerspannung verursacht werden)

GGD1-Typ 49 Systeme 123 Spezifikationen in Tabelle 2

GGD2-Typ 53 Systeme 107 Spezifikationen in Tabelle 3

GGD3-Typ 27 Systeme 68 Spezifikationen in Tabelle 3

Um den Anforderungen an die Kompensation der Reaktionsleistung gerecht zu werden, entwerfen Sie GGJ1, GGJ2 Kondensator-Kompensationsschrank, 4 Hauptkreislaufschemata, insgesamt 12 Spezifikationen, siehe Tabelle 5.
