Leistung: | 30---3150kVA | Nennspannung: | 10-35kV |
---|---|---|---|
Anwendung: | Energie, elektronisch, Gleichrichter | Lebensdauer: | 2 Jahre |
Hahnwechsler: | Nullasthahnwechsler und -Stufenschalter. | Erfrischende Methode: | ONAF ONAN |
Markieren: | Kraftübertragungstransformator,Öltransformator |

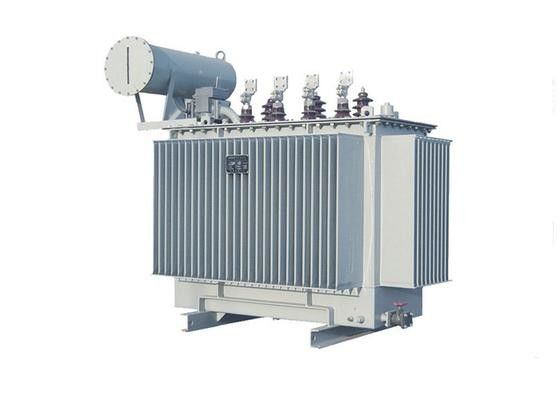

10 - 35-KV-ölgeschützter Verteilungs-Transformator 20-KV-kupferne dreiphasigwicklung
Allgemein:
ölgeschützter dreiphasigTransformator der Verteilung 6.3kv, 6kv, 10kv, 11kv, 15kv, 13.8kv 20kv, 22kv, 33kv oder 35kv. Der Spannungstransformator der Leistung unserer SZ-M Reihe, SZ-Reihe 10kV und des Lastverhältnisses 35kv passen sich an den Standard von Iec " Transformator " und von IEC60076 „technische Parameter und Anforderungen vom ölgeschützten dreiphasigTransformator“ an. Das Produkt sind in der Kraftübertragung und in der Verteilung von industriellen und landwirtschaftlichen Energienetzen weit verbreitet.
Eigenschaften:
Unser Transformator ist ausgerüstete Charaktere als dämpfungsärmer, lärmarmer, starker Schutz für Donner und Beleuchtung, wohle Antiabkürzungskapazität und feiner Auftritt etc. Er kombiniert moderne Ausrüstungen und Herstellungsverfahren, unser ganzer Transformator hat den Test durch nationales mechanisches u. industrielles Büro und nationale Elektrizitätsgesellschaft geführt. Der Transformator wird hauptsächlich im Energienetz und in den Projekten der Netzverteilung benutzt. Öltransformator 35kv
Kern ausgerüstet mit modernen drei Schritten: vertikal und horizontal und T-Schnitt, Schoss und Mehrstufen. Er zerstreut die Luftzufuhr, verbessert den magnetischen Weg. Verringern Sie den keinen Lastsverlust, keinen Lastsstrom und Geräusche. Öltransformator 35kv
Kern nimmt geschleppte Gremium der Reihe Maßnahmen an, gedrängt der Spule, bestimmten Kleber, damit Silikonstahl die Stärke des Mechanismus erhöht. Elektrischer Transformator des Stromnetzes
Neue Struktur der Hochs und Tiefs-Spannungswicklung, der angemessenen Anordnung für Ölleitung und der Verbindung die, welche die Kapazität der mechanischer Festigkeit und der Antiabkürzung erhöht.
Der Behälter ist Glockenart, oder Kernsuspendierungsart, die Wand des Behälters ist als Wellenform.
Technische Daten von typischen Produkten
>S9, S10 Lastschalter-Verteilungstransformator der Reihe 10KV Dreiphasenweg -
Art | Veranschlagen KVA |
Auf-Last Verlust (W) |
Last Verlust (W) |
I (%) |
Großbritannien (%) |
Maß (Millimeter) | Gewicht (Kilogramm) |
||
a | b | c | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2,0 | 4,0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1,2 | 4,0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1,0 | 4,0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1,0 | 4,0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4,5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5,5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1,8 | 4,0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1,7 | 4,0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1,6 | 4,0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1,5 | 4,0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1,4 | 4,0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1,3 | 4,0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1,2 | 4,0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1,1 | 4,0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1,0 | 4,0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4,0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4,0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4,5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4,5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4,5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4,5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4,5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4,5 | 2395 | 1260 | 2225 | 4530 |
>>S11 Lastschalter-Verteilungstransformator der Reihe 20KV Dreiphasenweg -
ART |
Spannungsverhältnis (KV) | Verbindung | Nein Last Verlust (W) |
Last Verlust (W) |
Io (%) |
Großbritannien (%) |
Maße (Millimeter) | Gewicht (Kilogramm) | |||||
a | b | c | d | e | f | ||||||||
S11-M-30/20 | 20(10) ±5%/0.4 |
Yyn0 Dyn11 |
100 | 690/ 660 |
2,1 | 5,5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010/ 960 |
2,0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1,9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1,8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730/ 1650 |
1,6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080/ 1980 |
1,5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540/ 2420 |
1,4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000/ 2860 |
1,3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520/ 3350 |
1,2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210/ 4010 |
1,1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970/ 4730 |
1,0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940/ 5660 |
1,0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0,9 | 6,0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0,8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000/20 | 1150 | 11330 | 0,7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250/20 | 1380 | 13200 | 0,7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600/20 | 1660 | 15950 | 0,6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>>S9 die Dreiphasen Reihen 35kV laden Hahnwechslertransformator aus
Kapazität KVA |
Spannung und Hahnstrecke | Verbindung | Leerlaufverluste (Kilowatt) |
Lastsverlust (Kilowatt) |
Leerlaufstrom (%) |
Widerstand (%) |
Maße (Millimeter) LxWxH |
||
Hochspg (KV) | Millivolt (KV) | LV (KV) | |||||||
50 | 35 | ± 5 | 0,4 | Dyn11 Yyn0 |
0,21 | 1.27/1.21 | 2,00 | 6,5 | 1100x845x1715 |
100 | 0,29 | 2.12/2.02 | 1,80 | 1190x915x1780 | |||||
125 | 0,34 | 2.50/2.38 | 1,70 | 1220x1040x1780 | |||||
160 | 0,36 | 2.97/2.83 | 1,60 | 1240x1070x1810 | |||||
200 | 0,43 | 3.50/3.33 | 1,50 | 1380x780x1875 | |||||
250 | 0,51 | 4.16/3.96 | 1,40 | 1540x880x1820 | |||||
315 | 0,61 | 5.01/4.77 | 1,40 | 1440x800x1975 | |||||
400 | 0,73 | 6.05/5.76 | 1,30 | 1660x825x1995 | |||||
500 | 0,86 | 7.28/6.93 | 1,20 | 1710x865x2030 | |||||
630 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||||
800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
630 | 3,15 6,3 10,5 |
Yd11 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||
800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
2000 | 2,72 | 19,35 | 0,70 | 2400x1900x2410 | |||||
2500 | 3,20 | 20,70 | 0,60 | 2500x1930x2700 | |||||
3150 | 35~ 38,5 |
± 5 | 3,15 6,3 10,5 |
3,80 | 24,30 | 0,56 | 7,0 | 2600x2100x2800 | |
4000 | 4,52 | 28,80 | 0,56 | 2830 x2350x2855 | |||||
5000 | 5,40 | 33,03 | 0,48 | 2930x2480x2930 | |||||
6300 | 6,56 | 36,90 | 0,48 | 7,5 | 3150x2330x3220 | ||||
8000 | ± 2 x 2,5 | 3,15 3,3 6,3 6,6 10,5 11 |
YNd11 | 9,00 | 40,50 | 0,42 | 3295x3110x3345 | ||
10000 | 10,88 | 47,70 | 0,42 | 3450x3210x3440 | |||||
12500 | 12,60 | 56,70 | 0,40 | 8,0 | 3620x3255x3500 | ||||
16000 | 15,20 | 69,30 | 0,40 | 3980x3420x3650 | |||||
20000 | 18,00 | 83,70 | 0,40 | 4030x3470x3690 | |||||
25000 | 21,28 | 99,00 | 0,32 | 5050x4640x3930 | |||||
31500 | 25,28 | 118,8 | 0,32 | 5120x4800x4030 | |||||
>>>>S9 Dreiphasenstufenschaltertransformator der Reihe 35kV
Art | Spannung verfassen und klopfende Strecke (KV) | Verbindung |
Nulllast Verlust (Kilowatt) |
Last Verlust (Kilowatt) |
NO- Lastsstrom (I%) |
Kurzschlussspannung (%) | Transportgewicht (T) | Bruttomasse (T) | Maße L×W×H (Millimeter) |
|
Hochspg | LV | |||||||||
SZ9-2000/35 | 35 ±3×2.5% |
6,3 10,5 |
Yd11 | 2,88 | 18,7 | 1,00 | 6,5 | 4,93 | 5,97 | 3010×2070×2540 |
SZ9-2500/35 | 3,40 | 21,7 | 1,00 | 6,5 | 5,68 | 6,95 | 3040×2270×2610 | |||
SZ9-3150/35 | 4,04 | 26,0 | 0,90 | 7,0 | 6,08 | 7,90 | 3160×2300×2640 | |||
SZ9-4000/35 | 35 38,5 ±3×2.5% |
6,3 10,5 |
4,84 | 30,7 | 0,90 | 7,0 | 7,10 | 9,11 | 3300×2330×2890 | |
SZ9-5000/35 | 5,80 | 36,0 | 0,85 | 7,0 | 8,47 | 10,86 | 3350×2520×3000 | |||
SZ9-6300/35 | 7,04 | 38,7 | 0,85 | 7,5 | 9,87 | 12,30 | 3680×2650×3050 | |||
SZ9-8000/35 | 9,84 | 42,8 | 0,75 | 7,5 | 12,55 | 15,30 | 4190×2930×3280 | |||
SZ9-10000/35 | 35 38,5 ±3×2.5% |
6,3 6,6 10,5 11 |
Ynd11 |
11,6 | 50,6 | 0,75 | 7,5 | 14,70 | 17,86 | 4620×3160×3400 |
SZ9-12500/35 | 13,7 | 60,0 | 0,70 | 8,0 | 17,35 | 20,05 | 4740×3200×3540 | |||
SZ9-16000/35 | 16,0 | 73,0 | 0,70 | 8,0 | 19,45 | 23,74 | 4810×3360×3790 | |||
SZ9-20000/35 | 18,9 | 88,3 | 0,70 | 8,0 | 27,50 | 34,95 | 4880×3540×4150 | |||
SZ9-25000/35 | 22,4 | 104,4 | 0,65 | 8,0 | 32,51 | 40,22 | 4920×3920×4200 | |||
SZ9-31500/35 | 26,6 | 125,3 | 0,65 | 8,0 | 37,73 |
