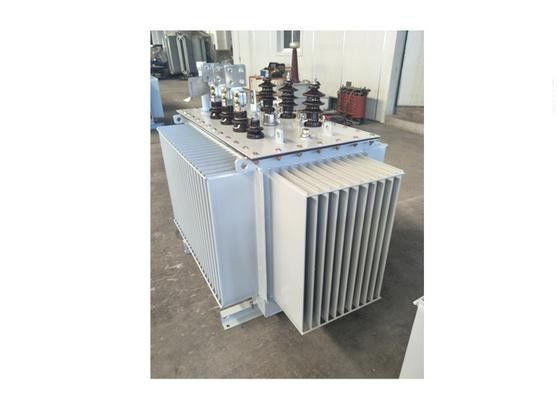

Voll ölgeschützter SiegelTransformator im Freien 20kv mit Dreiphasen

20kv Öl-betonter Krafttransformator / Verteiltransformator

Übersicht

S9-M/S10-M/S11-M/S13-M ein dreiphasiger, vollverschlossener, ölgetränkter Verteiltransformator unterscheidet sich von einem gewöhnlichen, ölgetränkten Transformator,Es annulliert die Kühlung des Ölkonservators und der Wärmeabkühlung durch den Wellenplattenradiator im ÖlbehälterAlle Serienprodukte eignen sich für 10KV, 20KV, 35KV-Stromübertragungs- und -verteilsysteme,kann in Wohngebieten verwendet werden, Handelsstraße, Industrie Bergbauunternehmen.

Technische Spezifikation

Spannungsniveau: 10KV, 20KV, 35KV
Kapazitätsumfang: 302500KVA
Spannungsregelung Typ: Spannungsregelung außerhalb des Kreislaufs
Tapping-Bereich: ±2X2,5%; ±5%; oder andere
Frequenz: 50 Hz oder 60 Hz

Phase drei
Verbindungsgruppe: Yyn0; Dyn11;oder andere
Kurzschlussimpedanz: Standardimpedanz oder auf Wunsch des Kunden
Betriebszustand: Außen- oder Innenraum

Kältetyp: Öl-Selbstkühlung ((ONAN)

Isolationsgrad: 10 kV-Spiegel: LI/AC 75/35 kV

20 kV-Level: LI/AC 125/55 kV

35 kV-Level: LI/AC 200/85 kV

0.4 kV-Level: Wechselstrom / 5 kV

Eigenschaften

a. Energieeinsparung

Neue Seriennummer Produkte haben größere Produktmerkmale, können den Index des Verlustes ohne Last und Lastverlust weiter reduzieren.

b. Zuverlässige Lebensdauer.

Annahme einer Schraubverbindung oder Schweißstruktur für die Tankhülle und den Rand eines vollversiegelten Transformators zur Isolierung des Kontakts von Öl und Luft.so wird die Alterungswelle der Isolierung reduziert und ihre Lebensdauer verlängert.

c. ohne hängenden Eisenkern

Vor dem Betrieb des vollständig versiegelten Transformators ist keine Prüfung des hängenden Eisenkerns erforderlich, um die Kosten für die Prüfung zu sparen.

d. Wartungsfreier vollverschlossener Transformator ist wartungsfrei.

e. Kompakte Konstruktion, Einführung neuer Materialien und Verfahren zur Lärmreduzierung.

f. Kleines Volumen und schöne Form.

Der Ölbehälter der Transformatoren der Baureihe S13(11)-M verfügt über einen Wellenradiator, um die Ölvolumenqualität durch elastische Atmung bei Öltemperaturänderungen anzupassen und auszugleichen.Ripple Plate Ölbehälter hat eine schöne Form und kleines Volumen, um eine kleine Bodenfläche abzudecken.
