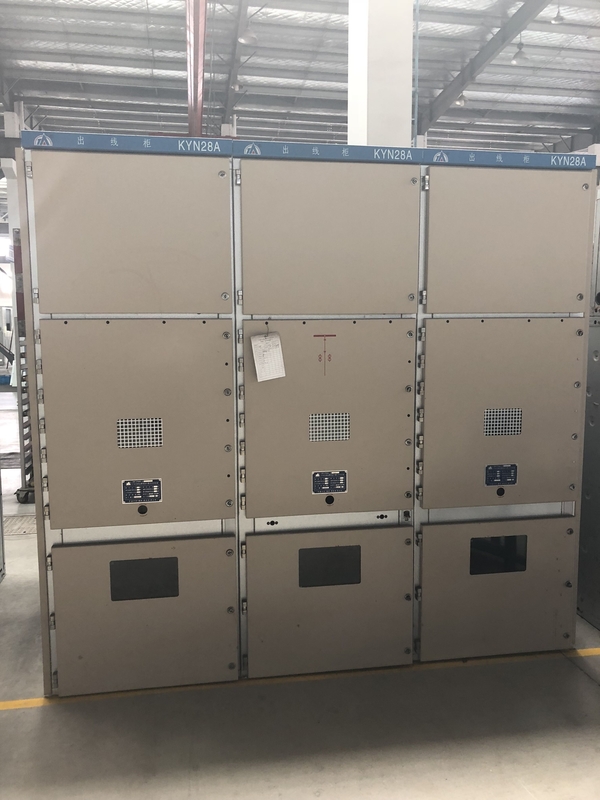

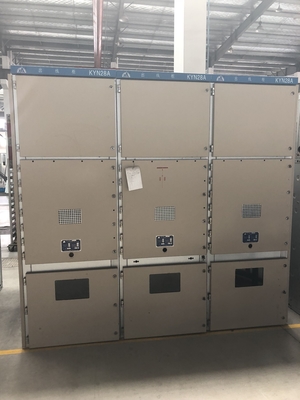

KYN28A-24 Luftisolierte, mit Metall beschichtete, abnehmbare Schaltanlage

Beschreibung des Produkts:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemEs wird hauptsächlich in Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen und Hochhäusern für die Energieumwandlung und -verteilung eingesetzt.sowie für den Empfang und die Verteilung von elektrischer Energie, Steuerung, Schutz und Überwachung von Leitungen.

Das KYN28A-Schaltgerät erfüllt die Anforderungen der IEC298, GB3906 und anderer Normen und verfügt über Verriegelungsfunktionen, um zu verhindern, dass der Schaltschalter mit Last geschoben und gezogen wird.Verhinderung des versehentlichen Öffnens und Schließens des Leistungsschalters, verhindern, dass der Schalter schließt, wenn der Erdungsschalter in geschlossener Position ist, verhindern, dass der Schalter versehentlich in das Betriebskompartement eingeht,und verhindern, dass sich der Erdungsschalter beim Laden versehentlich schließt.

KYN28A ist ein mittelmontagiertes, miniaturisiertes, metallbeschichtetes und luftisoliertes Schaltgerät.Handkarre mit Leistungsschalter, Kontaktor-Handkarren, Lastschalter-Handkarren, Isolations-Handkarren, PT-Handkarren, Zähler-Handkarren, Sicherungshandkarren, unteren PT-Handkarren, unteren Blitzschutz-Handkarren usw.Der Hauptschalter kann mit Vakuum-Schaltkreisbrechern ausländischer oder inländischer Hersteller wie VS1 (VTD6) ausgestattet werden., VT19, VD4 usw., was eigentlich ein leistungsstarkes Verteilergerät ist.

Die Konstruktion und Herstellung der KYN28-Schaltanlage entspricht den folgenden Normen:

GB/T3906 3,6 kV bis 40,5 kV Wechselstrom-Metallschalter und Steuergeräte

GB/T11022 Gemeinsame technische Vorschriften für Normen für Hochspannungs-Schaltanlagen und Steuergeräte

GB/T1984 Hochspannungs-Wechselstromschalter

DL/T404 3,6 kV bis 40,5 kV Wechselstrom-Metallschalter und Steuergeräte

IEC 62271-200 Wechselstrom-Metallschaltanlagen und -steuergeräte mit einer Nennspannung von 1 kV und mehr und 52 kV und weniger

IEC62271-100 Hochspannungs-Schalt- und Steuervorrichtung - Teil 100: Wechselstromschalter

Technische Parameter:

Umriss der Abmessungen und interne Strukturdiagramm
